    • Поиск неисправностей по кодам DTC: B121A (G и вкл. A/C)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Код DTC B121A или индикатор G DTC и включенный кондиционер:
    Разрыв в цепи электродвигателя управления режимами
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте, появились ли на экране коды DTC.
    Высвечивается код DTC B121A или G или A/C ON?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность. Проверьте контакт проводов или клемм в разъемах цепи электродвигателя управления режимами.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Электродвигатель управления режимами работает нормально?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    1. Отсоедините 7Р разъем электродвигателя управления режимами подачи воздуха.
    1. Отсоедините разъемы А (28P) и В (12Р) блока управления обогревателем.

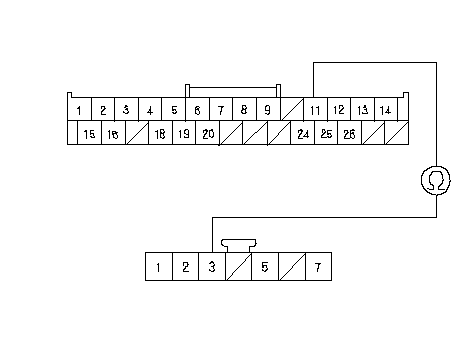

    1. Проверьте наличие соединения между следующими клеммами разъема А (28Р), В (12Р) блока управления обогревателем и 7Р разъемом электродвигателя управления режимами.
      28P:
      7P:
      № 11
      № 3
      № 10
      № 7
      № 12
      № 5


    Непрерывно ли соединение?
    ДА -
    Проверьте наличие плохих или слабых контактов следующих клемм разъема А (28Р), В (12Р) блока управления обогревателем и 7Р разъема электродвигателя управления режимами. Если все соединения в порядке, замените блок управления обогревателем заведомо исправным и проведите повторную проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок управления обогревателем .■
    НЕТ -
    Устраните разрыв в проводе (проводах), соединяющих блок управления обогревателем и электродвигатель управления режимами.■
