    • Коды поиска неисправностей (DTC): B1175

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1175:
     Разрыв в цепи датчика уровня топлива (передающее устройство показателя уровня топлива)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1175 имеется на экране?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Временная неисправность, цепь датчика уровня топлива в данное время исправна. Проверьте надежность контакта и крепления клемм.■
    1. Проведите проверку передающего устройства указателя уровня топлива:
    Передающий блок указателя уровня топлива исправен?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Замените блок топливного бака.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 4Р блока топливного бака и разъем 32Р модуля управления приборами и проверьте клеммы на наличие слабого контакта или повреждений.
    1. Включите зажигание, повернув ключ в положение ON (II).

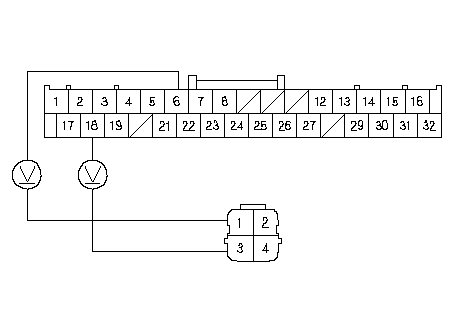

    1. Подсоедините разъемы, замерьте напряжение между клеммами № 6 и № 18 разъема 32Р модуля управления приборами и клеммами № 1 и № 3 разъема 4Р блока топливного бака.
    Напряжение меньше 0,5 В?
    ДА -
    НЕТ -
    Почините слабые контакты или разрыв в проводе PUR или ORN между модулем управления приборами и блоком топливного бака.■
