    • Поиск неисправностей по кодам (DTC): 93-01

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Код DTC 93-01 блока управления EPS:
     Ошибка связи с блоком управления LKAS
    ПРИМЕЧАНИЕ: Информация отмеченная звездочкой ( *1 ) относится к модели с ЛРК, и звездочкой ( *2 ) - к модели с ПРК.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Наблюдайте за индикатором LKAS.
    Индикатор LKAS включился?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    Код DTC 93-01 все еще горит?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Проведите поиск неисправностей по показанным кодам DTC. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 26P разъем блока управления LKAS.
    1. Включите зажигание, повернув ключ в положение ON (II).

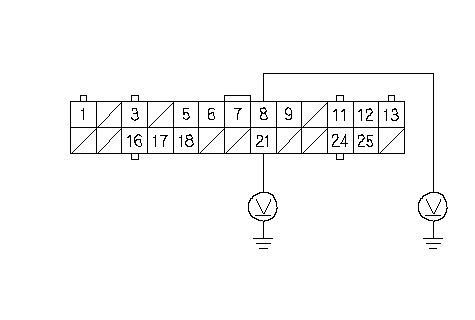

    1. Проверьте напряжение между клеммой № 8 и № 21 26P разъема блока управления LKAS и "массой" кузова по отдельности.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните замыкание на силовой провод в цепи между блоком управления EPS и блоком управления LKAS.■
    НЕТ -
    Перейдите к Этап 9 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте непрерывность соединения между клеммами № 8, № 12, № 3 и № 16 разъема 26Р блока управления LKAS.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в проводе между блоком управления LKAS и блоком управления EPS.■
    НЕТ -
    Перейдите к Этап 11 .
    1. Отсоедините 28Р разъем D от блока управления EPS (электроусилителя руля).

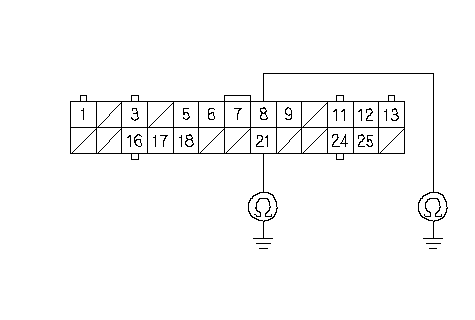

    1. Проверьте неразрывность цепи между "массой" кузова и клеммами № 8 и № 21 26P разъема блока управления LKAS по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в цепи между блоком управления EPS и блоком управления LKAS.■
    НЕТ -
    Перейдите к Этап 13 .

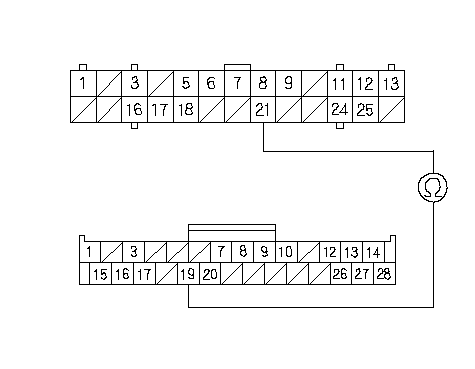

    1. Проверьте непрерывность цепи между клеммой № 21 26Р разъема блока управления LKAS и клеммой № 19 разъема D (28P) блока управления EPS.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Устраните разрыв в цепи между блоком управления EPS и блоком управления LKAS.■

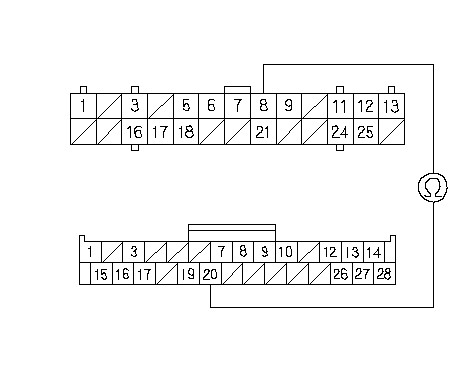

    1. Проверьте непрерывность цепи между клеммой № 8 26Р разъема блока управления LKAS и клеммой № 20 разъема D (28P) блока управления EPS.
    Непрерывно ли соединение?
    ДА -
    Проверьте надежность соединения клемм в разъемах блока управления EPS и блока управления LKAS, исправьте при необходимости. Если все соединения в порядке, замените блок управления EPS и блок управления LKAS. ■
    НЕТ -
    Устраните разрыв в цепи между блоком управления EPS и блоком управления LKAS.■
