Коды поиска неисправностей (DTC): 71-04
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC 71-04:
Датчик наклона электродвигателя EPS (проверка сигнала) (регулярная диагностика)
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите код неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Запустите двигатель.
-
Поверните рулевое колесо вправо или влево и подождите не менее 10 секунд.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта и надежность крепления клемм блока управления EPS.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 28Р разъем D от блока управления EPS (электроусилителя руля).
-
Измерьте сопротивление между клеммами №13 и №27 (28Р) разъема D блока управления EPS.
|
Сопротивление между 5-50 Ω?
|
|
R1 (BLU)
Сторона проводов клемм-выходов
28P РАЗЪЕМ D БЛОКА УПРАВЛЕНИЯ EPS
R2 (PNK)
}
|
-

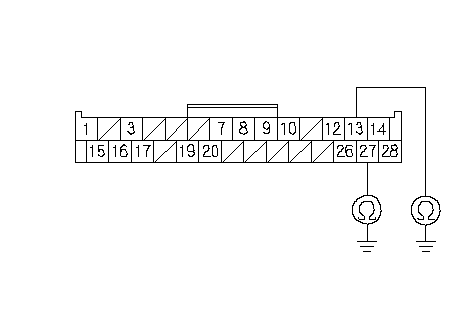

Проверьте неразрывность соединения между "массой" и клеммами №13 и №27 (28Р) разъема D блока управления EPS по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Проверьте надежность соединения клемм в блоке управления EPS и исправьте при необходимости. Если плохих соединений не выявлено,
замените блок управления EPS.
■
|
-
Снимите 6P разъем датчика наклона электродвигателя EPS.
|
R1 (BLU)
Сторона проводов клемм-выходов
28P РАЗЪЕМ D БЛОКА УПРАВЛЕНИЯ EPS
R2 (PNK)
}
|
-

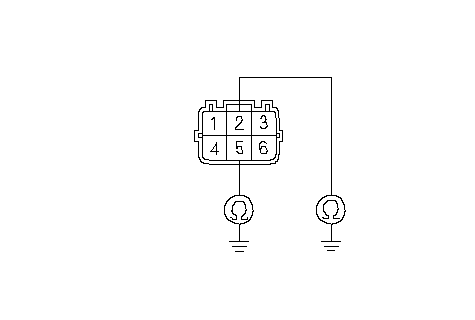

Со стороны датчика проверьте неразрывность соединения между "массой" и клеммами № 2 и № 5 разъема 6Р датчика наклона электродвигателя EPS по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните замыкание на "массу" в жгуте проводов между разъемом 6P датчика наклона электродвигателя EPS и блоком управления EPS.■
|
-
Снимите 6P разъем датчика наклона электродвигателя EPS.
|
6P РАЗЪЕМ ДАТЧИКА НАКЛОНА ЭЛЕКТРОДВИГАТЕЛЯ EPS
Сторона клемм-входов
R1 (BLU)
R2 (PNK)
}
|
-

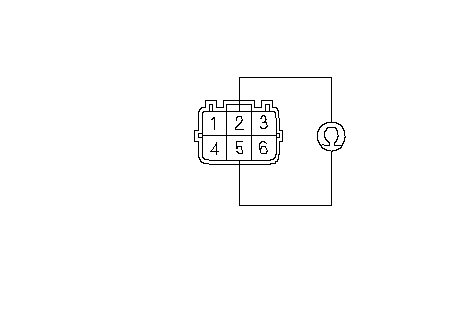

Со стороны датчика проверьте сопротивление между клеммами № 2 и № 5 разъема 6P датчика наклона электродвигателя EPS.
|
Сопротивление между 5-50 Ω?
|
|
ДА
|
-
|
Устраните разрыв или замыкание на "массу" в жгуте проводов между разъемом 6P датчика наклона электродвигателя EPS и блоком управления EPS.■
|
|
НЕТ
|
-
|
|
|
6P РАЗЪЕМ ДАТЧИКА НАКЛОНА ЭЛЕКТРОДВИГАТЕЛЯ EPS
Сторона клемм-входов
R1 (BLU)
R2 (PNK)
}
|
