    • Коды поиска неисправностей (DTC): 32-08, 32-09

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 32-08:
     Датчик тока (регулярная диагностика)
    DTC 32-09:
     Датчик тока (первоначальная диагностика)
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Запустите двигатель.
    1. Поверните рулевое колесо вправо или влево и подождите не менее 10 секунд.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Указываются ли коды DTC 32-08 или DTC 32-09?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт и надежность крепления клемм электродвигателя EPS и блока управления EPS.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъемы В (2P) и С (2Р) блока управления EPS
    1. Проверьте неразрывность соединений между следующими клеммами разъемов В (2Р) и С (2Р) блока управления EPS.
    Непрерывно ли соединение?
    ДА -
    Проверьте надежность соединения клемм разъемов в блоке управления EPS и разъемы электродвигателя EPS и исправьте при необходимости. Если плохих соединений не выявлено, замените блок управления EPS. ■
    НЕТ -
    Перейдите к Этап 10 .
    1. Отсоедините разъем 3Р электродвигателя EPS.

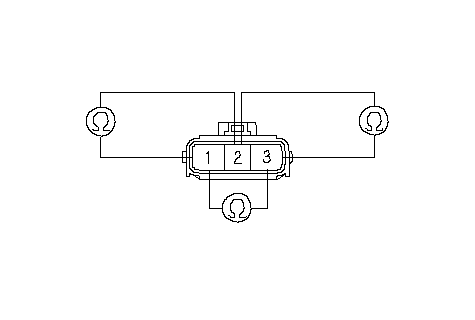

    1. Со стороны электродвигателя EPS: проверьте непрерывность соединения между клеммами № 1 и № 2, № 1 и № 3, № 2 и № 3 разъема 3Р электродвигателя EPS по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните разрыв в проводе между блоком управления EPS и электродвигателем EPS.■
    НЕТ -
    Замените рулевой редуктор. Неисправность - разрыв в жгуте проводов электродвигателя EPS или во внутренней цепи электродвигателя EPS.■
