Замена стекла и регулятора задней двери
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ: Наденьте защитные перчатки.
-
-
Полностью поднимите дверное стекло.
-
Открутите винты, затем снимите кронштейн панели двери (А).
|
Расположения фиксаторов
: Винт, 2
A
}
|
-

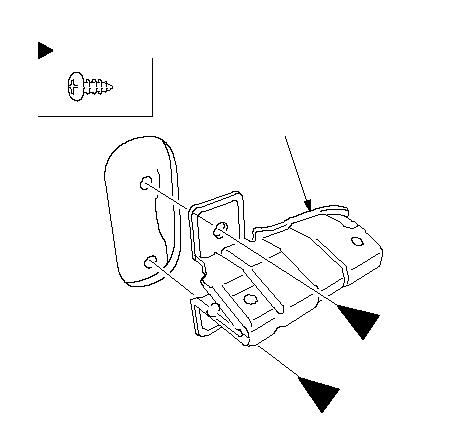

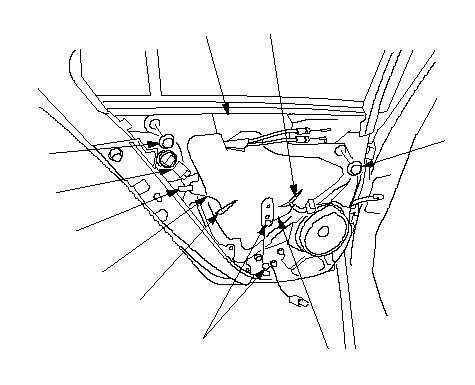

Отсоедините разъем (А) исполнительного механизма блокировки замка двери и отцепите зажимы жгута проводов (В). Снимите колпаки штекера (С).
-
Протяните жгут проводов (D) через отверстия (E) в пластмассовой крышке (F), затем снимите пластмассовую крышку.
ПРИМЕЧАНИЕ: Удалите остатки клея с поверхности двери. Если пластиковая крышка изношена или повреждена, замените ее.
|
C
A
B
D
E
B
D
C
E
F
}
|
-

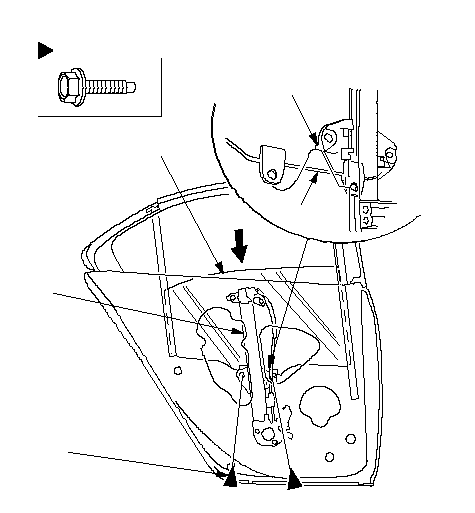

Аккуратно двигайте стекло (А), пока не увидите болты, затем выверните их. Выпустите стекло из кронштейна (В), затем снимите его с регулятора (С), и внимательно опустите стекло. Осторожно, не уроните стекло внутрь двери.
|
Расположения фиксаторов
: Болт, 2
C
B
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
}
|
-

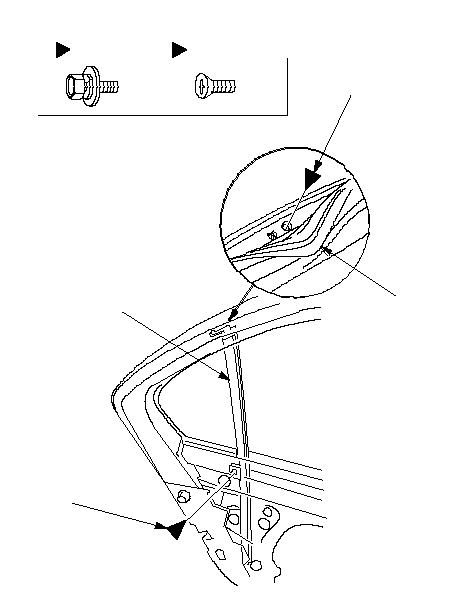

Выверните болт (А) из нижнего заднего желобка (В). Выньте желоб стекла (С) по мере необходимости, и выверните винт (D).
|
Расположения фиксаторов
: Болт, 1
A
: Винт, 1
D
4 x 0.7 mm
4 N·m
(0.4 kgf·m)
D
C
B
A
6 x 1.0 mm
8 N·m
(0.8 kgf·m)
}
|
-

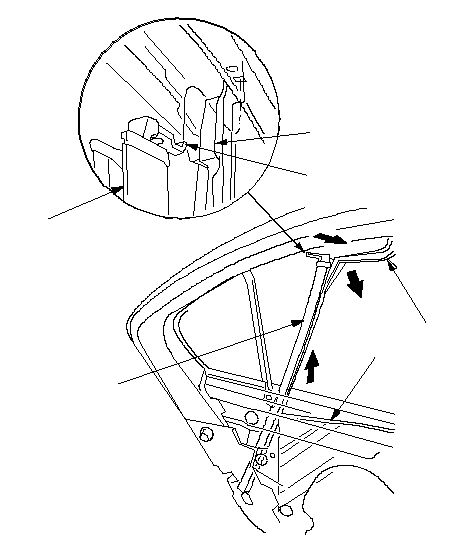

При необходимости, отодвиньте желоб стекла (А). Потяните нижний задний желобок (В) вперед из уплотнителя бокового стекла (С), затем отцепите верхний крючок (D) от двери. Снимите нижний задний желобок со стекла (Е) задней двери, затем потяните желобок вверх и удалите его.
|
C
D
B
A
E
B
}
|
-

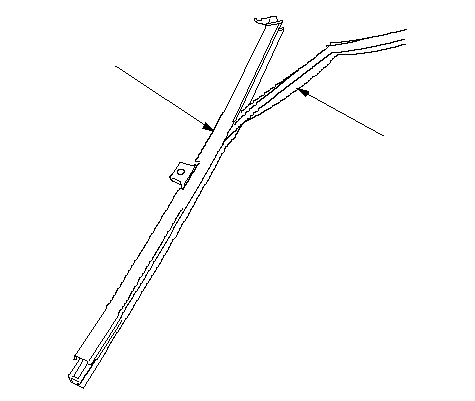

Снимите нижний задний желобок (А) с желобка стекла (В).
|
B
A
}
|
-
Аккуратно вытащите стекло (А) из рамы. Будьте осторожны, не уроните стекло внутрь двери.
|
A
}
|
-

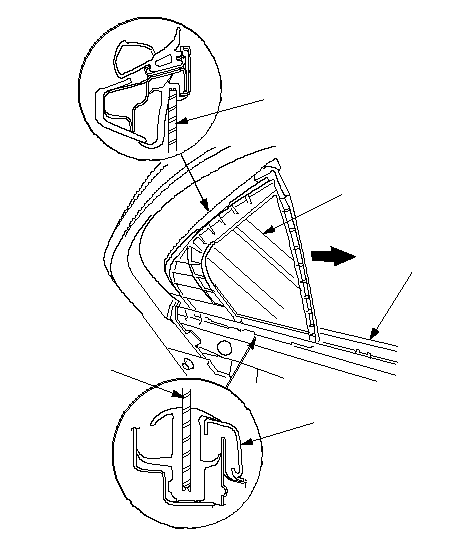

Снимите боковое стекло (А). Будьте внимательны, чтобы не повредить внешнюю прокладку (В).
|
A
A
B
A
B
}
|
-

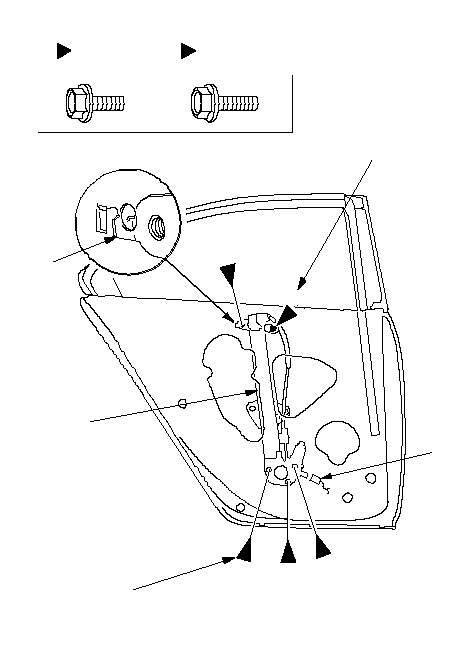

Отсоедините разъем (А) от регулятора (В).
-
Выкрутите болты (С), затем ослабьте болт (D). Отцепите крюк (Е), затем выньте регулятор через отверстие в двери.
|
Расположения фиксаторов
: Болт, 4
(Черный)
C
: Болт, 1
(Серебряный)
D
C
C
C
A
B
E
C
D
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-

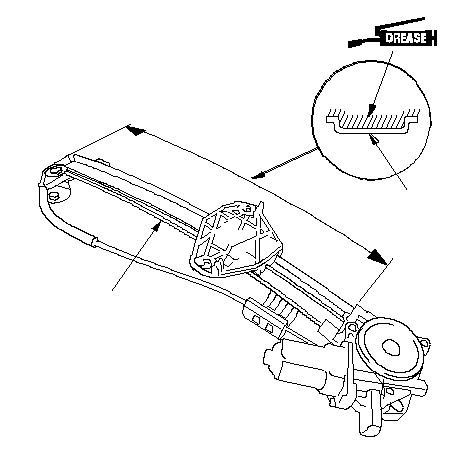

Нанесите универсальную смазку на все скользящие поверхности редуктора (А), показанные на рисунке.
-
Выполняйте операции по установке блока в порядке, обратном снятию, соблюдая следующее:
-
Опустите стекло вниз, затем вверх, чтобы проверить что оно двигается свободно, без заеданий.
-
Убедитесь, что между стеклом и желобом для стекла нет зазора, когда окно закрыто.
-
-
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
-
-
Выполните пробную поездку и обратите внимание на шум ветра и вибрацию.
-
Убедитесь, что электрические замки дверей и окна работают нормально.
|
