Проверка/замена гнезда питания аксессуаров

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

ПРИМЕЧАНИЕ: Если прикуриватель и гнездо питания аксессуаров не работают, проверьте предохранитель № 18 (7,5 A) в блоке реле/предохранителей под панелью приборов со стороны водителя и "массой" кузова в точке (G503).

Снимите центральную консольную панель.

Отсоедините 2Р разъем (А) от гнезда питания аксессуаров (В).

Проверьте клеммы разъема, чтобы убедиться в надежноcти их контакта.
- Если клеммы погнуты, ненадежно закреплены или покрыты коррозией, исправьте их и снова проверьте качество соединений.
- Если клеммы исправны, перейдите к Этап 4 .

Переключите ключ зажигания в положение АСС (I).

Измерьте напряжение между клеммой № 1 2Р разъема гнезда питания аксессуаров и "массой" кузова. Должно быть напряжение аккумулятора.

Если есть напряжение аккумулятора, перейдите к Этап 6 .
Если напряжения нет, проверьте:

-	Перегорел предохранитель № 12 (20 А) в блоке реле/предохранителей под панелью приборов со стороны пассажира.
-	Неисправно реле гнезда питания аксессуаров .
-	Плохой контакт с "массой" (G503).
-	Разрыв в проводе.

Проверьте непрерывность соединения между клеммой № 2 2Р разъема гнезда питания аксессуаров и "массой" кузова. Соединение должно быть.
- Если соединение есть, перейдите к Этап 7 .
- Если соединения нет, проверьте:
[ ]:

Автомобиль с ПРК

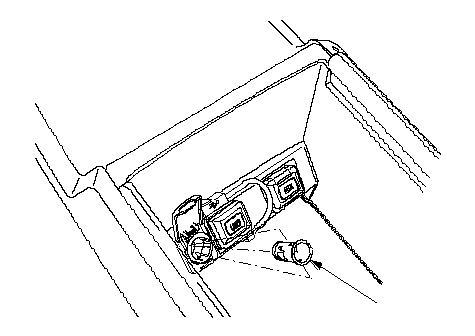

Снимите гнездо (А).

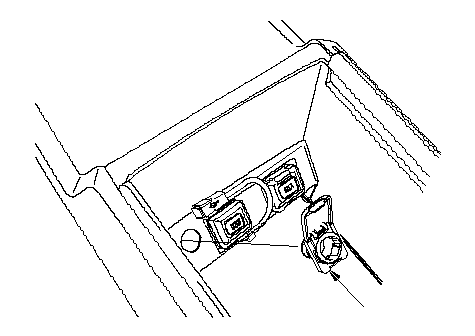

Снимите гнездо (А) с панели управления.

Устанавливайте гнездо питания аксессуаров, выполняя операции в порядке, обратном снятию.
