Проверка/замена выключателя ультразвукового датчика
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
-

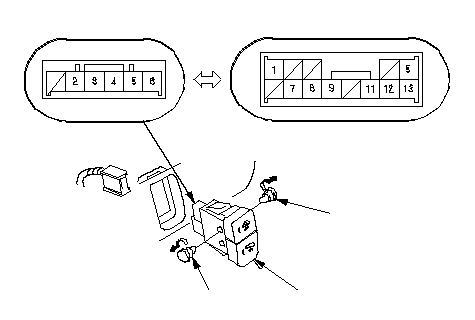

Отсоедините 13Р (или 6Р
*
) разъем выключателя датчика ультразвука (А), затем снимите выключатель.
|
A
B
Без датчика наклона
С датчиком наклона
B
}
|
-
Проверьте непрерывность соединения между клеммами в каждом положении выключателя в соответствии с таблицей.
-
Если соединение отличается от специфицированного в таблице, замените лампу (В) или выключатель.
|
Клемма
Положение
OFF
ON
12
[2]
11
[3]
13
[4]
1
[5]
5
[6]
[ ]: Без датчика наклона
}
|
