Поиск симптомов неисправностей в системе иимобилайзера - Индикатор иммобилайзера мигает

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

Индикатора иммобилайзера мигает

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей, проверьте детали из списка ‘‘General Check before Troubleshooting'' (общие проверки перед поиском неисправностей).

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Присоедините диагностический прибор HDS, потом поверните ключ замка зажигания в положение ON (II).

В главном меню MAIN MENU, войдите в раздел IMMOBILIZER, затем выберите IMMOBILIZER SETUP.

Выберите SYSTEM CHECK (проверка системы).

SYSTEM CHECK (проверка системы) показывается?

ДА	-	Осуществите поиск неисправностей в цепи системы иммобилайзера в зависимости от результата проверки системы. ■
НЕТ	-	Перейдите к Этап 5 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Сядьте в автомобиль и уберите ключ зажигания из замка зажигания, затем закройте все двери.

Нажмите несколько раз на пульте дистанционного управления ЗАПЕРЕТЬ и ОТПЕРЕТЬ, в автомобиле.

Привод замков дверей работает нормально?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Проверьте надежность соединения с "массой" и/или разрыв провода между клеммой № 7 7P разъема блока дистанционного управления-иммобилайзера и массой (G101).■

Включите зажигание, повернув ключ в положение ON (II).

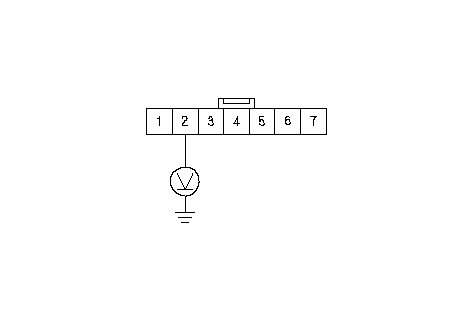

Проверьте напряжение в цепи между клеммой № 2 7Р разъема блока дистанционного управления-иммобилайзера и "массой".

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Проверьте исправность предохранителя № 9 (20 A) в блоке предохранителей/реле под панелью приборов со стороны водителя. Если предохранитель исправен, устраните разрыв в проводе YEL между блоком предохранителей/реле под панелью приборов со стороны водителя и блоком дистанционного управления-иммобилайзера.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 7P разъем от блока дистанционного управления иммобилайзером.

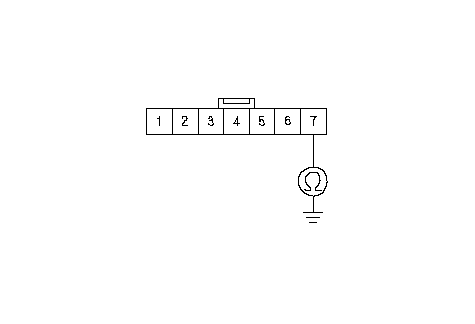

Проверьте непрерывность соединения в цепи между клеммой № 7 7Р разъема блока дистанционного управления-иммобилайзера и "массой".

Непрерывно ли соединение?

ДА	-	Исправьте плохой контакт или разрыв между клеммой № 7 7Р разъема блока дистанционного управления-иммобилайзера и G101.■
НЕТ	-	Замените блок дистанционного управления-иммобилайзера .■
