Перечень расположения компонентов обогревателя сидений

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

Показана модель ЛРК, модель ПРК аналогична.

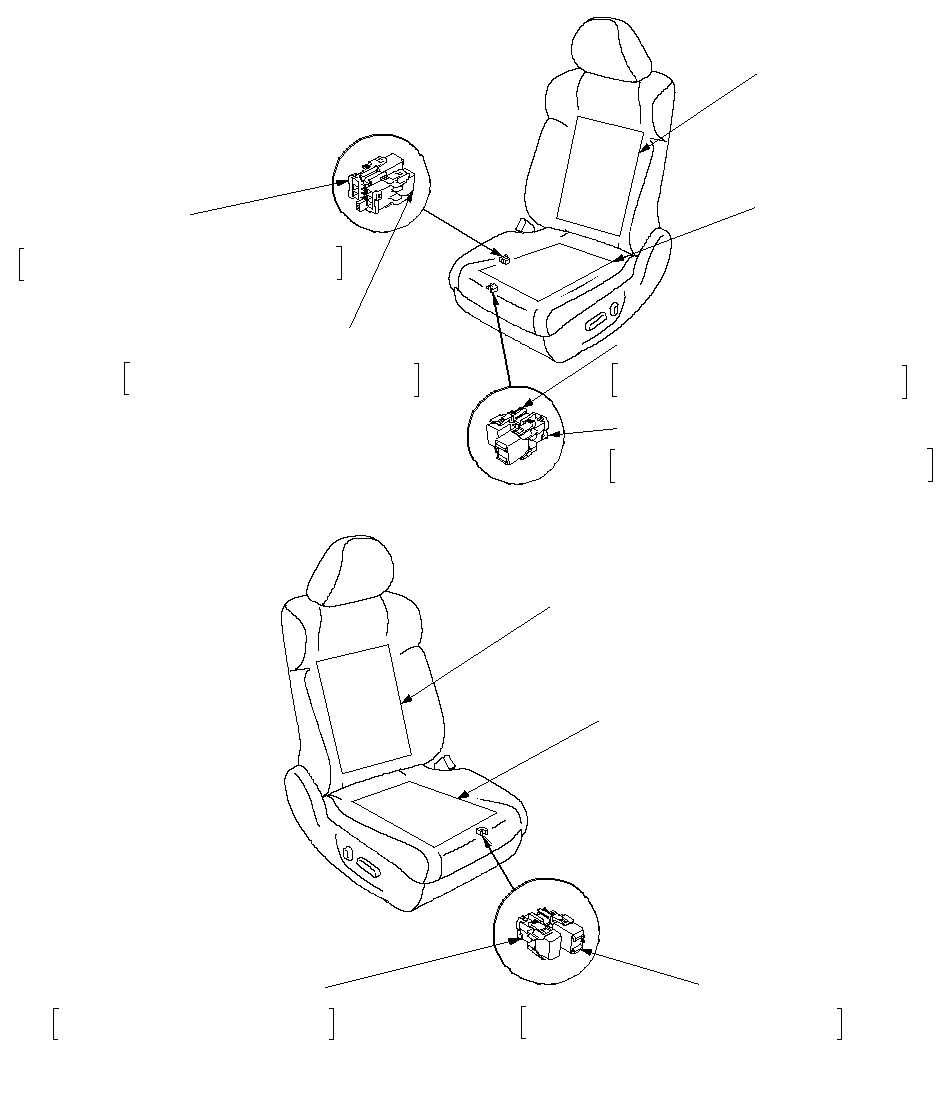

РЕЛЕ ОБОГРЕВАТЕЛЯ СИДЕНЬЯ ПЕРЕДНЕГО ПАССАЖИРА (LOW) (5Р)
Цвета проводов: PUR/WHT, RED, BLK, BLK, и
BLU/YEL
Проверка,

РЕЛЕ ОБОГРЕВАТЕЛЯ СИДЕНЬЯ ПЕРЕДНЕГО ПАССАЖИРА (HIGH) (4Р)
Цвета проводов: RED, LT GRN, YEL и
BLK
Проверка,

СИДЕНЬЕ ПЕРЕДНЕГО ПАССАЖИРА
ОБОГРЕВАТЕЛЬ ПОДУШКИ
Проверка,

ОБОГРЕВАТЕЛЬ СПИНКИ СИДЕНЬЯ ПЕРЕДНЕГО ПАССАЖИРА
Проверка,

СПИНКА СИДЕНЬЯ ВОДИТЕЛЯ
ОТОПИТЕЛЬ
Проверка,

РЕЛЕ (4Р) (HIGH) ОБОГРЕВАТЕЛЯ СИДЕНЬЯ ВОДИТЕЛЯ
(с памятью сидений)
Цвета проводов: RED, LT GRN, WHT и
BLK
Проверка,

СИДЕНЬЕ ВОДИТЕЛЯ
ОБОГРЕВАТЕЛЬ ПОДУШКИ
Проверка,

РЕЛЕ (5Р) (LOW) ОБОГРЕВАТЕЛЯ СИДЕНЬЯ ВОДИТЕЛЯ
(с памятью сидений)
Цвета проводов: PUR/WHT, RED, BLK, BLK, и
BLU/YEL
Проверка,

РЕЛЕ (5Р) (LOW) ОБОГРЕВАТЕЛЯ СИДЕНЬЯ ВОДИТЕЛЯ
(без памяти сидений)
Цвета проводов: PUR/WHT, RED, BLK, BLK, и
BLU/YEL
Проверка,

РЕЛЕ (4Р) (HIGH) ОБОГРЕВАТЕЛЯ СИДЕНЬЯ ВОДИТЕЛЯ
(без памяти сидений)
Цвета проводов: RED, LT GRN, WHT и
BLK
Проверка,

Сиденье переднего пассажира

Сиденье водителя

}

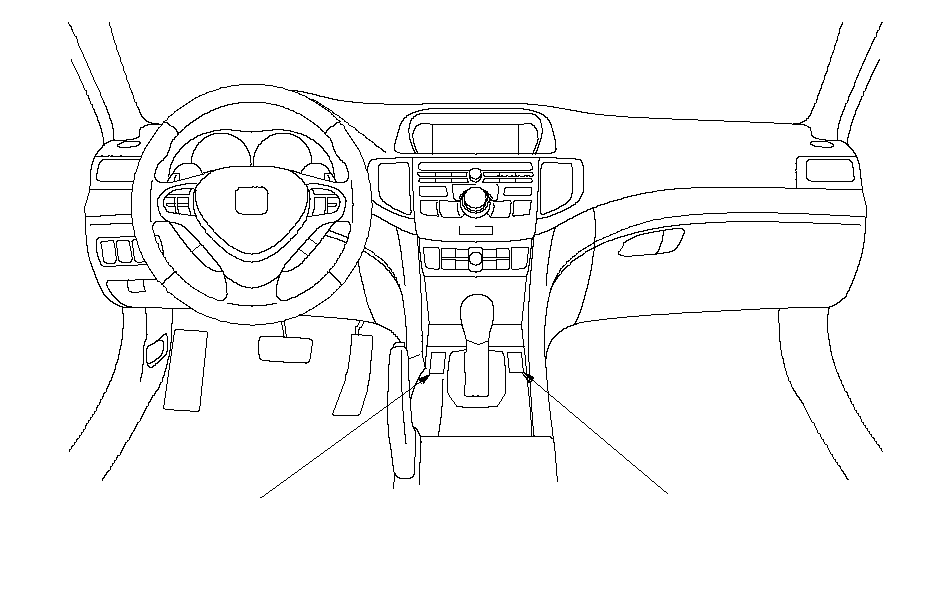

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СИДЕНИЯ ВОДИТЕЛЯ
Проверка/замена,

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СИДЕНЬЯ ПЕРЕДНЕГО ПАССАЖИРА
Проверка/замена,

Показана модель ЛРК, модель ПРК аналогична.

}
