    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Плохой прием RDS-TMC или помехи
    ПРИМЕЧАНИЕ: Проверьте прием радиосигнала RDS-TMC на открытом месте. Плохой радиоприем и помехи могут быть вызваны следующими причинами:
    • Станция RDS-TMC слишком далеко.
    • Неблагоприятные атмосферные условия.
    • Поблизости расположены высокие здания, горы или высоковольтные линии передач.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте, остается ли качество приема сигнала RDS-TMC и уровень помех теми же в разных местах.
    Качество приема сигнала и уровень помех остались теми же?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Многолучевая интерференция или слабый сигнал от станции. Система исправна.■
    1. Проверьте качество приема сигнала и уровень помех при включенном двигателе.
    Шум (постоянный или свистящий) появляется только при работающем двигателе?
    ДА -
    Проверьте соединения проводов "массы" антенны и навигации. Если соединения исправны, проверьте системы электроснабжения и зажигания.■
    НЕТ -
    Перейдите к Этап 4 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Наверните на наконечник (В) провода тестера алюминиевую фольгу (А), как показано на рисунке.

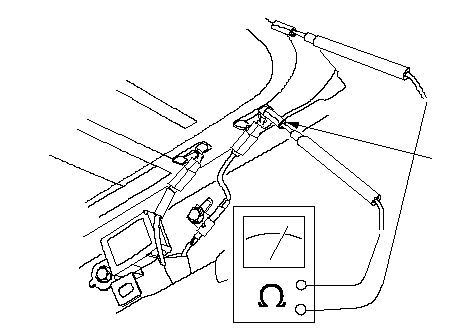

    1. Проверьте неразрывность цепи, соединив один щуп тестера с клеммой оконной антенны (А), затем переместите другой щуп вдоль проводов антенны.
    Цепь непрерывна во всех участках антенны?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    1. Снимите навигационный блок и проверьте соединение разъема F (3P) (штекер антенны RDS) навигационного блока.
    Колодка разъема надежно присоединена?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Исправьте разъем и повторите проверку.■
    1. Отсоедините 1Р разъем штекера антенны от антенны окна.

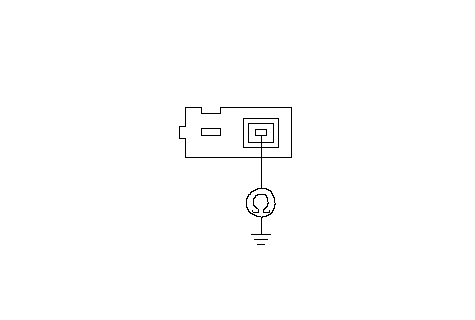

    1. Проверьте неразрывность соединения между клеммой № 1 разъема F (3P) навигационного блока и «массой» кузова.
    Непрерывно ли соединение?
    ДА -
    Замените штекер антенны.■
    НЕТ -
    Перейдите к Этап 11 .

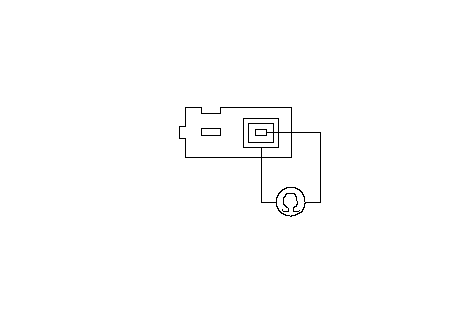

    1. Проверьте неразрывность соединения между клеммами № 1 и № 2 разъема F (3Р) навигационного блока.
    Непрерывно ли соединение?
    ДА -
    Замените штекер антенны.■
    НЕТ -
    Перейдите к Этап 12 .

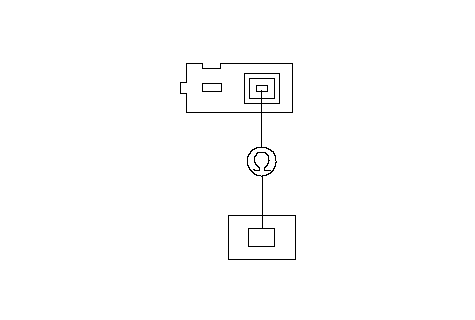

    1. Проверьте неразрывность цепи между клеммой № 1 разъема F (3Р) навигационного блока и клеммой №1 1Р разъема антенны окна.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Замените штекер антенны.■
