    • Поиск симптомов неисправностей навигационной системы - Не работают кнопки интерфейсного набора

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Не работают кнопки интерфейсного набора
    ПРИМЕЧАНИЕ:
    • Проверьте, чтобы в навигационный блок был вставлен диск с правильной версией , так как неверный диск или программное обеспечение могут вызвать неправильную работу устройств.
    • Проверьте надежность контактов и крепления клемм разъемов.
    • Убедитесь, что установлена правильная версия.
    • Проверьте DVD на наличие загрязнений или повреждения.
    • Обратитесь к любому офиуиальному сервисному сайту Honda для получения дальнейшей сервисной информации о системе навигации.
    • Перед поиском неисправностей убедитесь, что вы знаете коды защиты от кражи аудиосистемы или навигационной системы.
    • После поиска неисправностей введите коды защиты от кражи аудиосистемы или навигационной системы.
    • Сначала проверьте состояние аккумулятора.
    1. Заведите автомобиль.
    Кнопки интерфейсного набора работают нормально?
    ДА -
    Система на данный момент исправна.■
    НЕТ -
    Перейдите к Этап 3 .

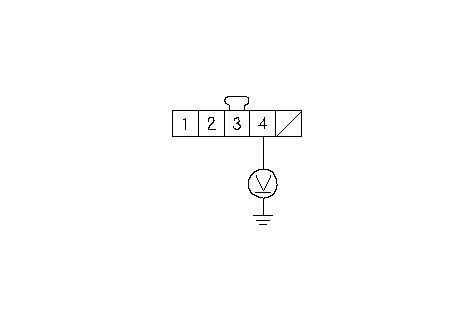

    1. Измерьте напряжение между клеммой № 4 5Р разъема интерфейсного набора и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Устраните разрыв в проводе между блоком реле/предохранителей под панелью приборов со стороны водителя и интерфейсным набором.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 5Р разъем интерфейсного набора.
    1. Проверьте непрерывность соединения между клеммой № 3 5Р разъема интерфейсного набора и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -

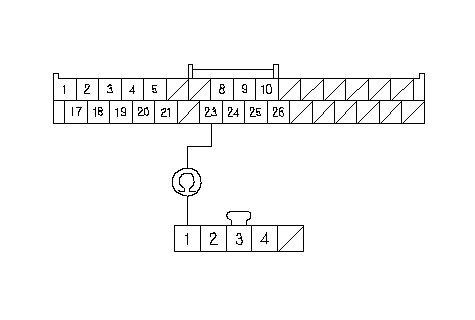

    1. Проверьте неразрывность цепи между клеммой № 23 разъема В (32Р) навигационного блока и клеммой № 1 разъема 5Р интерфейсного набора.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    В цепи между интерфейсным набором и навигационным блоком имеется разрыв. Замените неисправный экранированный жгут проводов.■

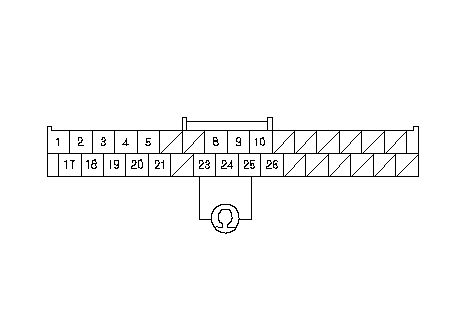

    1. Проверьте неразрывность цепи между клеммами № 23 и № 25 разъема В (32Р) навигационного блока.
    Непрерывно ли соединение?
    ДА -
    Замыкание в проводе. Замените неисправный экранированный жгут проводов.
    НЕТ -
    Перейдите к Этап 9 .
    Система в порядке?
    ДА -
    НЕТ -
