Поиск неисправностей в системе навигации - В картинке не хватает цвета или тона или искажены цвета
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
У картинки не хватает цвета или оттенка, или она странного цвета
ПРИМЕЧАНИЕ:
-
Проверьте надежность контактов и крепления клемм разъемов.
-
Убедитесь, что установлена правильная версия.
-
Проверьте DVD на наличие загрязнений или повреждения.
-
Обратитесь к любому офиуиальному сервисному сайту Honda для получения дальнейшей сервисной информации о системе навигации.
-
Проверьте настройки дисплея навигации на яркость, контраст, уровень черного и проверьте цветной экран на цвет карты и цвет меню.
-
Перед поиском неисправностей убедитесь, что вы знаете коды защиты от кражи аудиосистемы или навигационной системы.
-
После поиска неисправностей введите коды защиты от кражи аудиосистемы или навигационной системы.
-
Сначала проверьте состояние аккумулятора.
-
Проверьте послезаводские аксессуары, которые могут взаимодействовать с навигационной системой, создавая помехи.
-
Перейдите в пункт Detail Information & Settings, выберите Monitor Check и используйте команду
RGB Color test
(проверка цвета RGB).
|
Появились ли круги красного, зеленого и синего цветов?
|
|
ДА
|
-
|
Система на данный момент исправна.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем В (32Р) навигационного блока и 28Р разъем блока навигационного дисплея.
-
Проверьте крепления клемм разъема В (32Р) навигационного блока и разъема (28Р) блока навигационного дисплея.
|
Имеются ли ослабленные клеммы?
|
|
ДА
|
-
|
Отремонтируйте разъем.■
|
|
НЕТ
|
-
|
|
-
Проверьте неразрывность цепи между разъемом B (32P) навигационного блока и разъемом (28Р) блока навигационного дисплея в соответствии с таблицей.
|
От клеммы
|
К клеммам
|
|
Навигационный блок
|
Блок навигационного дисплея
|
Навигационный блок
|
Блок навигационного дисплея
|
|
B3 (GRY)
|
24 (BLK)
|
B1 (WHT)
|
8 (WHT)
|
|
B2 (RED)
|
9 (RED)
|
|
B17 (YEL)
|
22 (YEL)
|
|
B18 (BLK)
|
23 (BRN)
|
|
B19(GRN)
|
21 (BLU)
|
|
Есть ли неразрывность цепи между какими-либо из этих клемм?
|
|
ДА
|
-
|
Устраните разрыв в проводе между аудиоблоком и стереоусилителем (замените соответствующий экранированный жгут).■
|
|
НЕТ
|
-
|
|
|

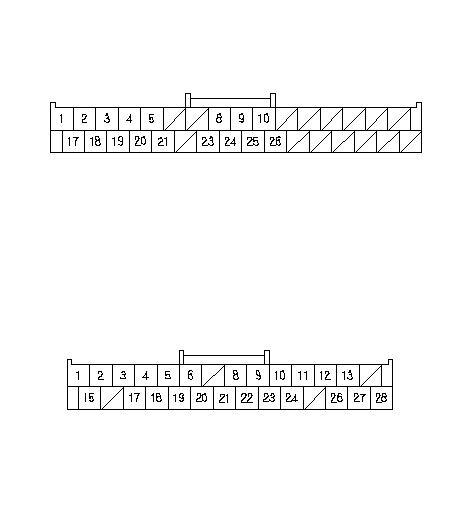

РАЗЪЕМ B (32P) БЛОКА СИСТЕМЫ НАВИГАЦИИ
Сторона проводов клемм-выходов

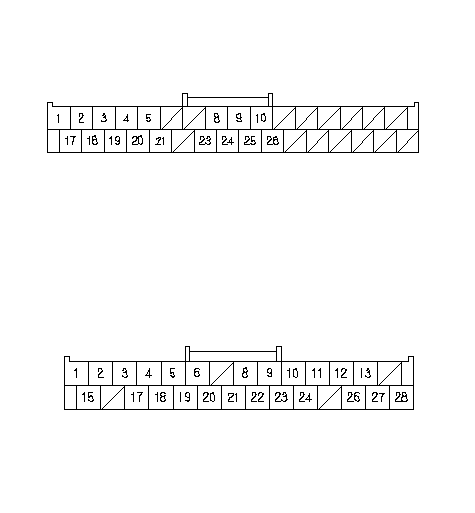

РАЗЪЕМ 28P БЛОКА НАВИГАЦИОННОГО ДИСПЛЕЯ
Сторона проводов клемм-выходов
}
|
-
Проверьте непрерывность соединения между клеммами разъема В (32Р) навигационного блока и разъема (28Р) блока навигационного дисплея на основании отсутствующих цветов.
|
Отсутствующий цвет
|
Разъем B (32P) навигационного блока
|
Разъем 28P блока навигационного дисплея
|
Цвет провода
|
|
Синий
|
B17
|
22
|
YEL
|
|
Зеленый
|
B2
|
9
|
RED
|
|
Красный
|
B1
|
8
|
WHT
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Присутствует разрыв цепи между блоком навигационного дисплея и навигационным блоком. Проверьте надежность соединений и крепления клемм навигационного блока и блока навигационного дисплея. Если обнаружено ненадежное соединение или ослабленные клеммы, замените неисправный экранированный жгут проводов.■
|
|
РАЗЪЕМ 28P БЛОКА НАВИГАЦИОННОГО ДИСПЛЕЯ
Сторона проводов клемм-выходов
РАЗЪЕМ B (32P) БЛОКА СИСТЕМЫ НАВИГАЦИИ
Сторона проводов клемм-выходов
}
|
-
Проверьте непрерывность соединения между клеммами разъема В (32Р) навигационного блока и разъема (28Р) блока навигационного дисплея на основании отсутствующих цветов.
|
Отсутствующий цвет
|
Разъем B (32P) навигационного блока
|
Разъем (28P) блока навигационного дисплея
|
|
Синий
|
B17
|
10, 24
|
|
Зеленый
|
B2
|
10, 24
|
|
Красный
|
B1
|
10, 24
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Замыкание на "массу" в цепи между блоком навигационного дисплея и навигационным блоком. Замените неисправный экранированный жгут проводов.■
|
|
НЕТ
|
-
|
|
|
РАЗЪЕМ 28P БЛОКА НАВИГАЦИОННОГО ДИСПЛЕЯ
Сторона проводов клемм-выходов
РАЗЪЕМ B (32P) БЛОКА СИСТЕМЫ НАВИГАЦИИ
Сторона проводов клемм-выходов
}
|
