Замена закрывающегося цилиндра вещевого ящика
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ: Не поцарапайте вещевой ящик.
-
-

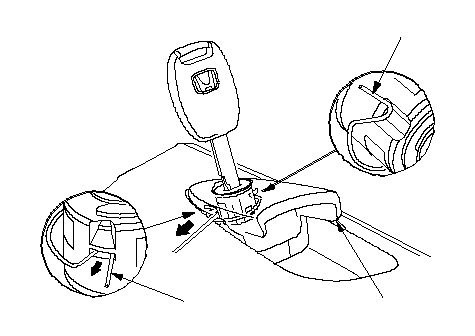

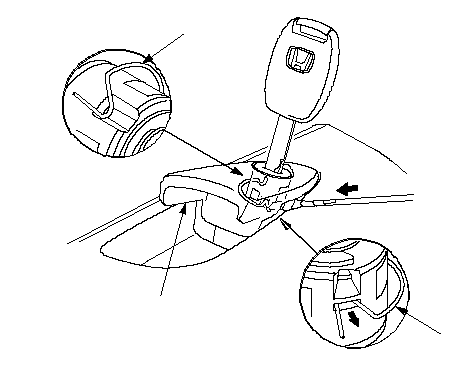

Поднимите ручку вещевого ящика (A) и при помощи инструмента вытащите фиксатор (B) из отверстия.
ПРИМЕЧАНИЕ:
-
Не вынимайте упор до конца. Оставьте один конец фиксатора в изначальном положении, снимая цилиндр замка.
-
Автомобиль с ЛРК: При помощи инструмента в форме крюка вытащите среднюю часть фиксатора.
-
Автомобиль с ПРК: При помощи инструмента в форме крюка выдавите конец фиксатора.
|
Автомобиль с ЛРК
B
A
B
}
Автомобиль с ПРК
B
B
A
}
|
-

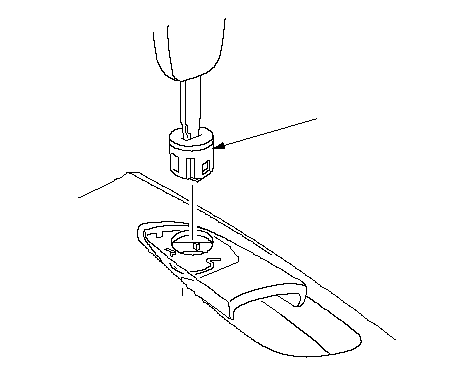

Снимите цилиндр замка (А) вещевого ящика.
|
A
}
|
-

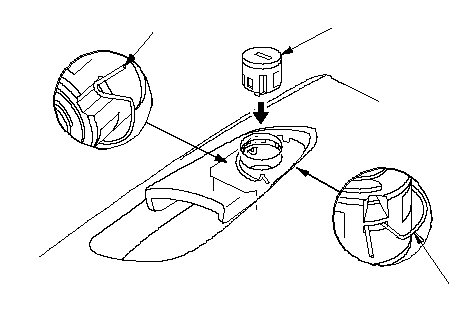

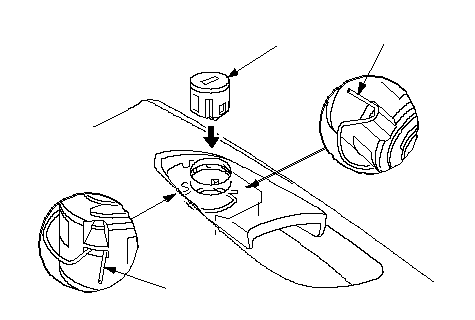

Установите конец фиксатора (А) заново в отверстие, затем установите цилиндр замка (В). Сдвиньте на место цилиндр так, чтобы фиксирующая пластина надежно зафиксировалась.
|
Автомобиль с ЛРК
A
B
A
}
Автомобиль с ПРК
A
B
A
}
|
