Замена переднего подкрылка
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
-
Снимите передние пластмассовые подкрылки (А).
|
-1.
|
Из-под переднего бампера (В) открутите винт (С), соединяющий передний бампер, лист защиты поддона двигателя (D) и передний внутренний подкрылок, снимите зажимы (Е), соединяющие передний бампер и передний внутренний подкрылок.
|
|
-2.
|
Из колесной арки открутите винт (F), удерживающий передний бампер и передний внутренний подкрылок.
|
|
-3.
|
Со стороны колесной арки: снимите фиксаторы (G, H, I), соединяющие передний внутренний подкрылок (и грязезащитный щиток) с кузовом.
ПРИМЕЧАНИЕ: Для того чтобы снять фиксаторы (C, E, G), потяните внутренний фиксатор за края рядом с линией (J) на его головке.
|
-
Установка переднего подкрылка выполняется в обратном порядке. Обратите внимание на следующее:
|
|
|
ПРИМЕЧАНИЕ:
-
-
Снимите передние пластмассовые подкрылки (А).
|
-1.
|
Из-под переднего бампера (В) открутите винт (С), соединяющий передний бампер, лист защиты поддона двигателя (D) и передний внутренний подкрылок, снимите зажимы (Е), соединяющие передний бампер и передний внутренний подкрылок.
|
|
-2.
|
Из колесной арки открутите винт (F), удерживающий передний бампер и передний внутренний подкрылок.
|
|
-3.
|
Со стороны колесной арки: снимите фиксаторы (G, H, I), соединяющие передний внутренний подкрылок (и грязезащитный щиток) с кузовом.
ПРИМЕЧАНИЕ: Для того чтобы снять фиксаторы (C, E, G), потяните внутренний фиксатор за края рядом с линией (J) на его головке.
|
|
: Фиксатор, 1
C
: Фиксатор, 5
E, G
: Фиксатор, 6
H
: Фиксатор, 3
I
J
J
J
J
: Винт, 1
F
I
I
I
G
H
H
H
H
H
H
F
G
E
E
C
G
D
A
B

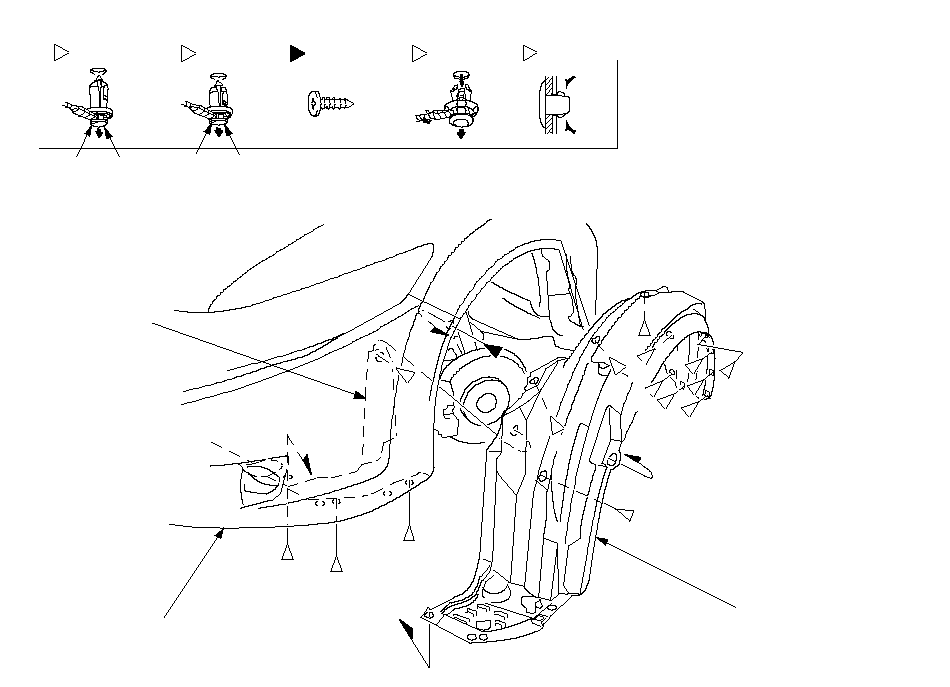

Расположения фиксаторов
}
|
-
Установка переднего подкрылка выполняется в обратном порядке. Обратите внимание на следующее:
|
