Замена панели бокового порога
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Для некоторых моделей
ПРИМЕЧАНИЕ:
-
Снимите панель бокового порога (А).
|
-1.
|
Выкрутите болты (В) на задней стороне передней колесной арки.
|
|
-2.
|
Снимите расширительные зажимы (С).
|
|
-3.
|
Отодвиньте панель бокового порога вперед и снимите ее. Боковые зажимы (D, E, F) остаются на кузове.
|
|
-4.
|
Снимите боковой зажим (D) повернув его на 45° от кузова.
|
|
-5.
|
Снимите боковой зажим (Е) с кузова.
|
|
-6.
|
Снимите боковой зажим (F), освободив двустороннюю клейкую ленту (G) от кузова.
|
-
Сотрите остатки двусторонней клейкой ленты с передней части задней колесной арки и почистите поверхность кузова спиртом.
-
Проверьте боковые зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
|
|
|
Для некоторых моделей
ПРИМЕЧАНИЕ:
-
Снимите панель бокового порога (А).
|
-1.
|
Выкрутите болты (В) на задней стороне передней колесной арки.
|
|
-2.
|
Снимите расширительные зажимы (С).
|
|
-3.
|
Отодвиньте панель бокового порога вперед и снимите ее. Боковые зажимы (D, E, F) остаются на кузове.
|
|
-4.
|
Снимите боковой зажим (D) повернув его на 45° от кузова.
|
|
-5.
|
Снимите боковой зажим (Е) с кузова.
|
|
-6.
|
Снимите боковой зажим (F), освободив двустороннюю клейкую ленту (G) от кузова.
|
|

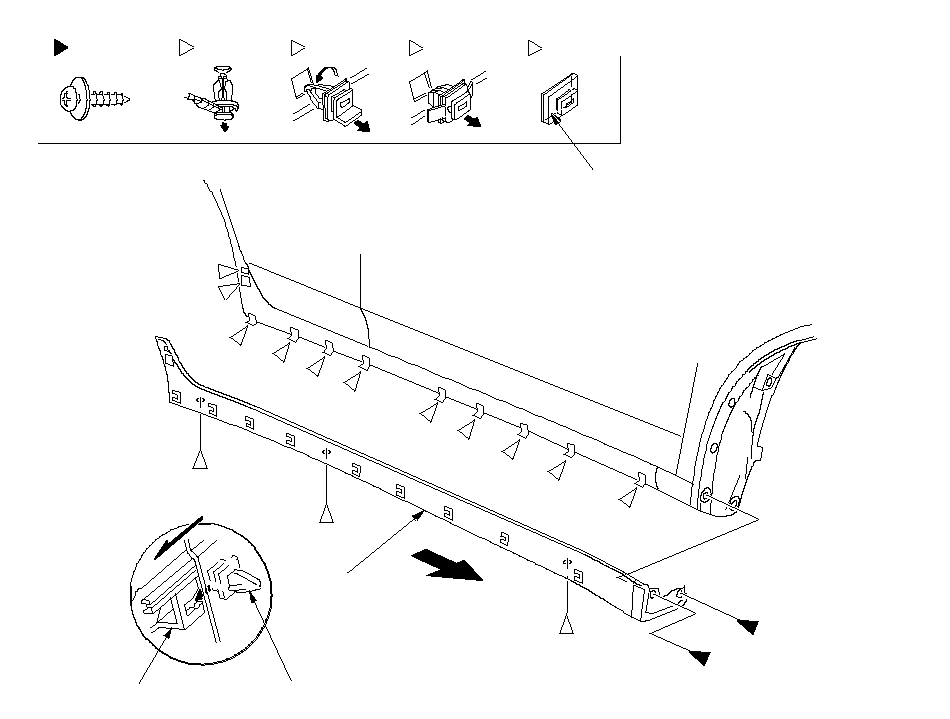

Расположения фиксаторов
: Винт, 2
B
: Фиксатор, 3
C
: Фиксатор, 9
D
: Фиксатор, 1
E
: Фиксатор, 1
F
E
F
D
D
D
D
D
D
D
D
D
C
C
C
B
B
Передний
G
A
A
D, E
}
|
-
Сотрите остатки двусторонней клейкой ленты с передней части задней колесной арки и почистите поверхность кузова спиртом.
-
Проверьте боковые зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
|
-
Если боковой зажим (А) будет переустановлен, сотрите остатки двусторонней клейкой ленты с зажима, почистите его поверхность спиртом. Затем прикрепите новую двустороннюю клейкую ленту (В) на зажим.
-
Установите боковые зажимы (A, B, C) на панель бокового порога (D). Сдерите клейкую подложку с двусторонней клейкой ленты на боковом зажиме (А).
-
Удерживая панель, вставьте зажимы в отверстия двери, затем надавите на панель, чтобы зажимы защелкнулись на местах.
-
Установите все расширительные зажимы (E).
-
Установите винты (F).
|
|
-
Если боковой зажим (А) будет переустановлен, сотрите остатки двусторонней клейкой ленты с зажима, почистите его поверхность спиртом. Затем прикрепите новую двустороннюю клейкую ленту (В) на зажим.
|

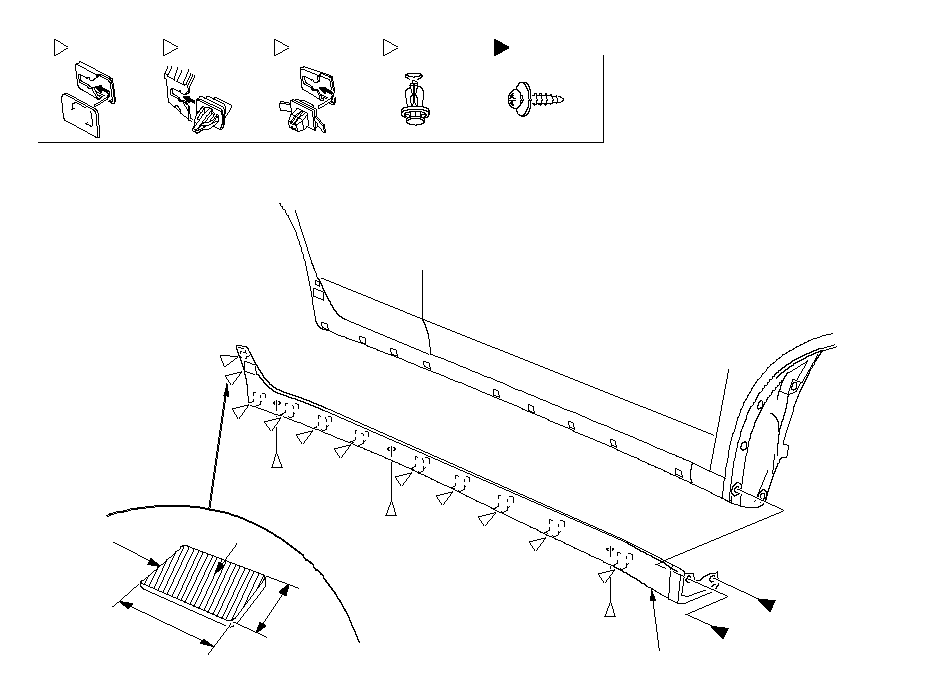

Расположения фиксаторов
: Фиксатор, 1
A
: Фиксатор, 9
B
: Фиксатор, 1
C
: Фиксатор, 3
E
: Винт, 2
F
Двухсторонняя клейкая лента: Толщина 0,4 мм
C
A
B
B
B
E
B
E
B
B
B
B
B
E
F
F
D
B
A
28 mm
38 mm
}
|
-
Установите боковые зажимы (A, B, C) на панель бокового порога (D). Сдерите клейкую подложку с двусторонней клейкой ленты на боковом зажиме (А).
-
Удерживая панель, вставьте зажимы в отверстия двери, затем надавите на панель, чтобы зажимы защелкнулись на местах.
-
Установите все расширительные зажимы (E).
-
Установите винты (F).
|
