Замена внутренней обивки задней двери
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ: Не повредите лакокрасочное покрытие двери.
-
Снимите следующие детали:
-

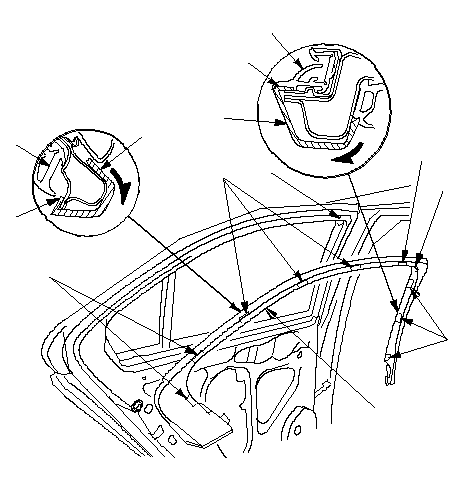

Удалите внутреннюю обивку скользящей рамы задней двери (А).
|
-1.
|
Тяните назад вдоль внешнего края обивки, чтобы отцепить крюки (В) с фланца проема стекла двери в районе центральной стойки скользящей рамы.
|
|
-2.
|
Отцепите крюк (С) с желоба стекла (D) в районе переднего угла скользящей рамы.
|
|
-3.
|
Тяните назад вдоль внешнего края обивки, чтобы отцепить крюки (Е) с фланца проема стекла двери в районе крыши и четверти стекла стойки скользящей рамы.
|
-
Удерживайте обивку и совместите угол обивки с передним углом скользящей рамы, затем установите крюк обивки на желобке для стекла. Затем установите крюки обивки вдоль обивки в центральной части стойки, части крыши и части четверти стекла скользящей рамы.
|
A
A
A
D
E
B
C
E
E
E
D
D
B
}
|
