Поиск неисправностей аудиосистемы по признакам - Выключатель управления аудиосистемы на рулевом колесе работает неисправно
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Дистанционный переключатель аудио не работает надлежащим образом
ПРИМЕЧАНИЕ:
-
|
Дистанционный переключатель аудио исправен?
|
-
Включите зажигание, повернув ключ в положение ON (II).
-
Включите аудиоблок и проверьте его работу (громче, тише, CH (UP) (предыдущий канал), CH (DOWN) (следующий канал), MODE (режим).
|
Блок аудиосистемы работает должным образом?
|
|
ДА
|
-
|
Система исправна.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Снимите блок аудиосистемы:
-
Отсоедините разъем А (24Р) аудиоблока.
-

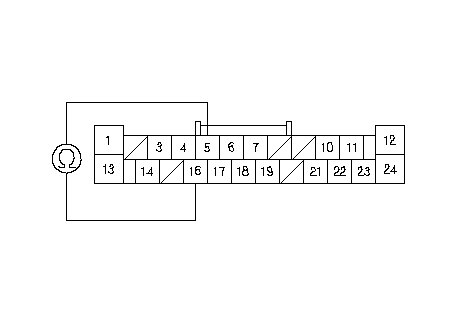

Подсоедините дистанционный переключатель аудио и измерьте сопротивление между клеммами № 5 и № 16 разъема В (24P)аудиоблока, как показано на таблице.
ТАБЛИЦА ДИСТАНЦИОННОГО ПЕРЕКЛЮЧАТЕЛЯ АУДИО
|
Удерживается положение кнопки "вниз".
|
VOL DOWN
|
VOL UP
|
CH (-)
|
СН (+)
|
РЕЖИМ
|
(NONE) (Ничего)
|
|
Сопротивление
|
Примерно 100 Ω
|
Примерно 357 Ω
|
Примерно 775 Ω
|
Около 1,7 кΩ
|
Около 3,7 кΩ
|
примерно 10 кΩ
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните замыкание или повышенное сопротивление в цепи между аудиоблоком и дистанционным переключателем аудио. Если провода в порядке,
замените поворотный контактор.
■
|
|
РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
REMOTE
(PNK)
REMOTE GND
(BRN)
}
|
-

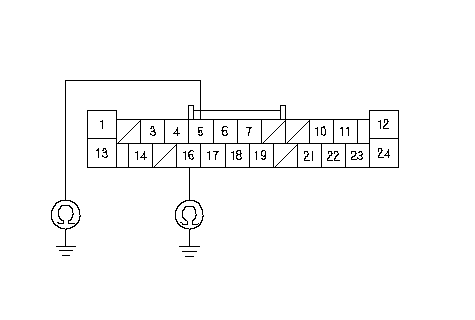

Проверьте неразрывность цепи между "массой" кузова и клеммами №5 и №16 разъема А (24P) аудиоблока по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" в цепи между аудиоблоком и дистанционным переключателем аудио. Если провода в порядке,
замените поворотный контактор.
■
|
|
НЕТ
|
-
|
|
|
РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
REMOTE
(PNK)
REMOTE GND
(BRN)
}
|
