    • Поиск неисправностей аудиосистемы по признакам - информация аудиосистемы не отображается на блоке дисплея панели переключателей аудиосистемы/навигации (с системой навигации)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Информация аудиосистемы не отображается на блоке дисплея панели переключателей навигации/ аудио (с системой навигации)
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте надежность контактов и крепления клемм разъемов.
    1. Проверьте соединения 24Р разъема панели переключателей навигации/ аудио и разъем B (20P) аудиоблока.
    Надежно ли соединение разъемов и клемм?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Устраните неисправность в соединении и повторите проверку.■
    1. Включите зажигание, повернув ключ в положение ON (II).

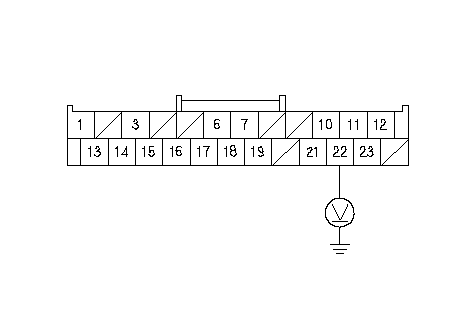

    1. Измерьте напряжение между клеммой № 22 разъема (24P) панели переключателей навигации/ аудио и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Устраните разрыв в проводе между предохранителем № 15 (10А) в блоке реле/предохранителей моторного отсека и клеммой №22 24Р разъема панели переключателей навигации/ аудио.■

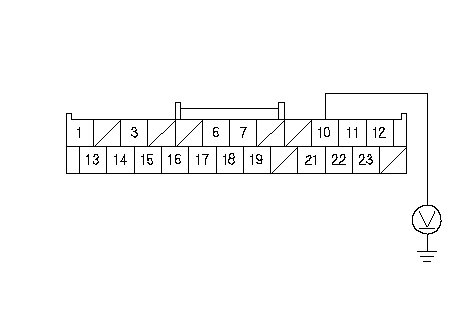

    1. Измерьте напряжение между клеммой № 10 разъема (24P) панели переключателей навигации/ аудио и "массой" кузова.
    Напряжение меньше 0,5 В?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

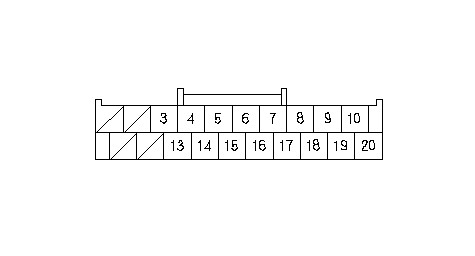

    1. Отсоедините разъем В (20Р) аудиоблока и 24Р разъем панели переключателей навигации/ аудио.
    1. Проверьте неразрывность цепи между разъемом B (20P) аудиоблока и разъемом 24Р панели переключателей навигации/ аудио в соответствии с таблицей.
      Разъем аудиоблока
      Разъем панели переключателей навигации/ аудио
      Цвет провода
      B6
      16
      RED
      B7
      15
      GRN
      B17
      3
      BLU

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в проводе между аудиоблоком и панелью переключателей навигации/ аудио.■

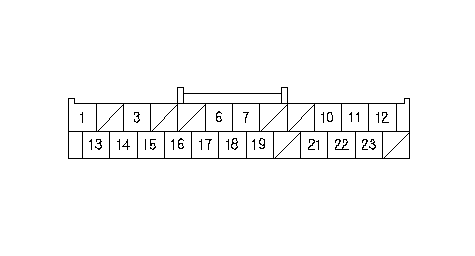

    1. Проверьте непрерывность цепи между клеммами разъема (24Р) панели переключателей навигации/ аудио и "массой" кузова в соответствии с таблицей.
      Разъем панели переключателей навигации/ аудио
      Цвет провода
      3
      BLU
      15
      GRN
      16
      RED

    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в проводе между аудиоблоком и панелью переключателей навигации/ аудио.■
    НЕТ -
    Перейдите к Этап 10 .
    1. Проверьте непрерывность соединения между клеммами разъема В (20Р) блока аудиосистемы в соответствии с таблицей.
      От клеммы
      К клеммам
      B16 (BLK)
      B6 (RED), B7 (GRN)

    Есть ли неразрывность цепи между какими-либо из этих клемм?
    ДА -
    Устраните замыкание в проводе между аудиоблоком и панелью переключателей навигации/ аудио (замените соответствующий экранированный жгут).■
    НЕТ -
