    • Поиск неисправностей аудиосистемы по признакам - не работает подсветка кнопок панели переключателей аудиоблока (с системой навигации)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Не работает подсветка кнопок панели переключателей навигации/ аудио (с системой навигации)
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте надежность контактов и крепления клемм разъемов.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Поверните комбинированный выключатель освещения в положение стояночных огней.
    1. Проверьте подсветку кнопок панели переключателей навигации/ аудио.
    Кнопки подсвечиваются?
    ДА -
    Пропадающая неисправность: На момент проверки панель переключателей навигации/ аудио исправна. Проверьте надежность соединения 24Р разъема панели переключателей навигации/ аудио.■
    НЕТ -
    Перейдите к Этап 4 .
    1. Проверьте подсветку других кнопок, не относящихся к аудиосистеме.
    Кнопки подсвечиваются?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Устраните неисправность приборов внутреннего освещения. Сначала проверьте предохранитель № 6 (7,5 А) в блоке предохранителей/реле под панелью приборов со стороны пассажира. Если электрический предохранитель исправен, проверьте, нет ли разрыва провода между блоком предохранителей/реле под панелью приборов со стороны пассажира и панелью переключателей аудиоблока.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

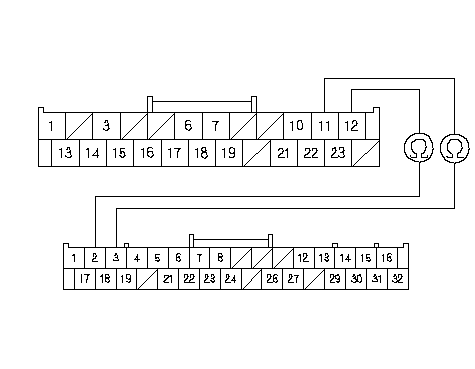

    1. Проверьте непрерывность цепи между клеммами № 11 и № 12 24Р разъема панели переключателей навигации/ аудио и клеммами №2 и №3 32Р разъема модуля управления приборами.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Устраните обрыв провода между модулем управления приборами и панелью переключателей навигации/ аудио.■
    1. Включите зажигание, повернув ключ в положение ON (II).

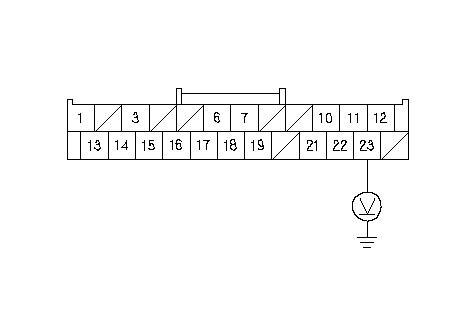

    1. Не выключая фары, измерьте напряжение между клеммой № 23 разъема (24Р) панели переключателей навигации/ аудио и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Проверьте соединения 24Р разъема панели переключателей навигации/ аудио. Если все соединения исправны, замените панель переключателей навигации/ аудио заведомо исправной и повторите проверку. Если признак неисправности/индикация отсутствует, замените первоначально установленную панель переключателей навигации/ аудио. ■
    НЕТ -
    Устраните обрыв провода между блоком реле/предохранителей под панелью приборов со стороны пассажира и панелью переключателей навигации/ аудио.■
