Поиск неисправностей системы LKAS
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Поиск неисправностей системы LKAS
ПРИМЕЧАНИЕ:
-
Прочтите коды неисправности DTC с помощью системы HDS.
-
Система LKAS состоит из блока управления LKAS, блока адаптивного круиз-контроля (ACC), LKAS камеры и блока управления EPS. В зависимости от неисправности, каждый блок или камера отдельно сохраняют коды DTC. Поэтому при появлении неисправности необходимо определить блок, записавший код неисправности, и затем начинать диагностику блоком или камеры LAKS, откуда идут коды DTC.
-
Установите передние колеса в прямом положении.
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-

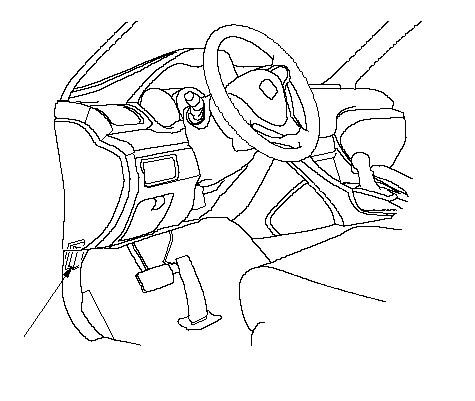

Соедините диагностическую систему HDS с разъемом передачи данных (DLC) (А).
-
Включите зажигание, повернув ключ в положение ON (II).
ПРИМЕЧАНИЕ: Для получения подробных сведений обратитесь к справочнику диагностического прибора HDS.
-
Наблюдайте за индикатором LKAS.
|
Индикатор LKAS включился?
|
-
Убедитесь, что система HDS взаимодействует с блоком ACC.
-
Убедитесь, что система HDS взаимодействует с блоком управления LKAS.
-
|
Указаны ли коды DTC 3, 4, 27 или 29?
|
|
ДА
|
-
|
Проведите поиск неисправностей по показанным кодам DTC. ■
|
|
НЕТ
|
-
|
|
-
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Наблюдайте за индикатором LKAS.
|
Индикатор LKAS включился?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Перейдите к
Этап 14
.
|
-
|
Код DTC 20 все еще горит?
|
|
ДА
|
-
|
Осуществите поиск неисправностей по кодам DTC в блоке управления EPS.■
|
|
НЕТ
|
-
|
|
-
|
Код DTC 26 все еще горит?
|
|
ДА
|
-
|
Осуществите поиск неисправностей по кодам DTC в камере LKAS.■
|
|
НЕТ
|
-
|
Осуществите поиск неисправностей по кодам DTC в блоке управления LKAS.■
|
-
-
Поверните ключ зажигания в положение LOCK (0) и отсоедините систему HDS от разъема передачи данных (DLC).
-
Проверьте предохранитель № 1 (7,5 А) в блоке реле и предохранителей, под панелью приборов со стороны водителя.
|
Исправен ли предохранитель?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните замыкание на "массу" в проводе между предохранителем № 1 (7,5 A) в блоке реле/предохранителей под панелью приборов со стороны водителя и блоком LKAS.■
|
-
Включите зажигание, повернув ключ в положение ON (II).
|
A
На рисунке показана модель автомобиля с ЛРК.
}
|
-

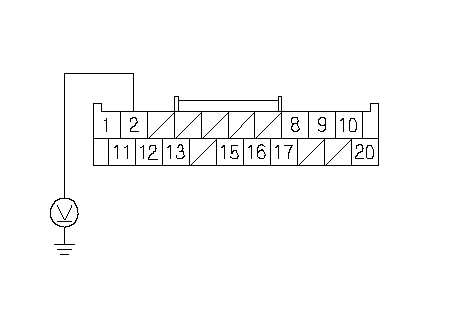

Измерьте напряжение между клеммой № 2 разъема 20P блока АСС и "массой" кузова.
|
Есть ли напряжение в аккумуляторной батарее?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Ликвидируйте разрыв в проводе между предохранителем № 2 (7,5 A) блока предохранителей и реле, расположенного под панелью приборов со стороны водителя, и блоком ACC.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Проверьте предохранитель № 1 (7,5 А) в блоке реле и предохранителей, под панелью приборов со стороны водителя.
|
Исправен ли предохранитель?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните замыкание на "массу" в проводе между предохранителем № 1 (7,5 A) в блоке реле/предохранителей под панелью приборов со стороны водителя и блоком управления LKAS.■
|
-
Включите зажигание, повернув ключ в положение ON (II).
|
Сторона проводов клемм-выходов
20Р РАЗЪЕМ БЛОКА ACC
IG1 (BLU)
}
|
-
Проверьте напряжение между клеммой № 1 26P разъема блока управления LKAS и "массой" кузова по отдельности.
|
Есть ли напряжение аккумулятора?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Ликвидируйте разрыв в проводе между предохранителем № 1 (7,5 A) блока предохранителей и реле, расположенного под панелью приборов со стороны водителя, и блоком управления LKAS.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
|
Сторона проводов клемм-выходов
IGP1 (PUR)
26Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ LKAS
}
|
-
Проверьте непрерывность соединения между клеммой № 13 26P разъема блока управления LKAS и "массой" кузова по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между блоком управления LKAS и "массой" кузова (G602).■
|
|
Сторона проводов клемм-выходов
LG3 (BLK)
26Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ LKAS
}
|
