    • Поиск неисправностей в цепи линии связи климат-контроля/аудиосистемы

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    1. Отсоедините разъем А (28Р) блока климат-контроля и разъем 24Р панели переключения аудиосистемы/навигации (с навигацией) или разъем 12Р блока центрального дисплея (без навигации).

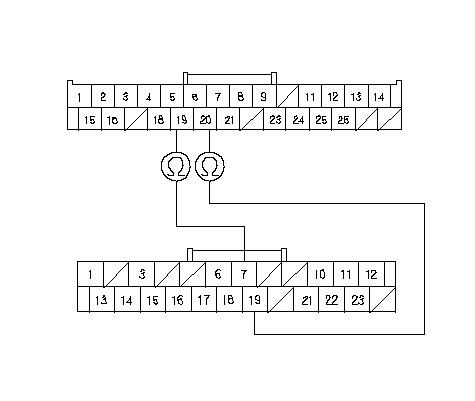

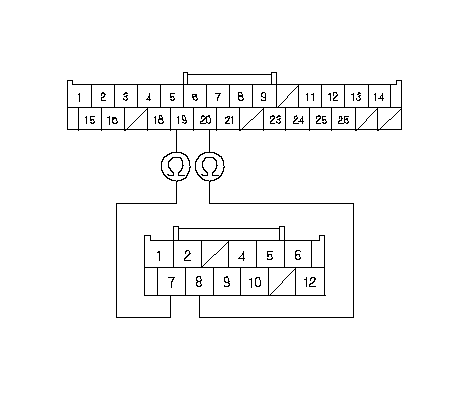

    1. Проверьте непрерывность соединения между следующими клеммами разъема А (28Р) блока климат-контроля и разъема 24Р панели переключения аудиосистемы/навигации или разъем 12Р блока центрального дисплея.
      С навигацией
      28P:
      24Р:
      № 19
      № 7
      № 20
      № 19
      28P:
      12P:
      № 19
      № 7
      № 20
      № 8


    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Почините разрыв соединения в проводе между разъемом А (28Р) блока климат-контроля и разъемом 24Р панели переключения аудиосистемы/навигации или разъемом 12Р блока центрального дисплея.■

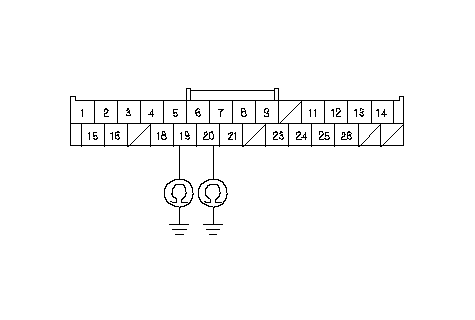

    1. Проверьте непрерывность соединения между "массой" кузова и клеммами № 19 и № 20 разъема А (28Р) блока климат-контроля по отдельности.
    Непрерывно ли соединение?
    ДА -
    Почините короткое замыкание на "массу" кузова в проводе между разъемом А (28Р) блока климат-контроля и разъемом 24Р панели переключения аудиосистемы/навигации или разъемом 12Р блока центрального дисплея.■
    НЕТ -
    Перейдите к Этап 4 .
    1. Присоедините разъем А (28P) блока климат-контроля.

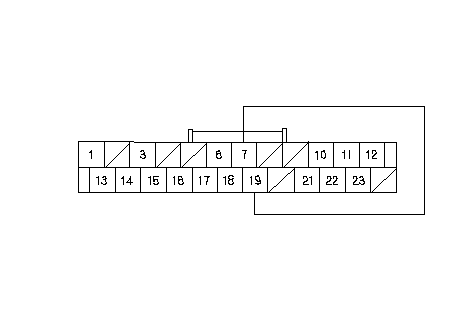

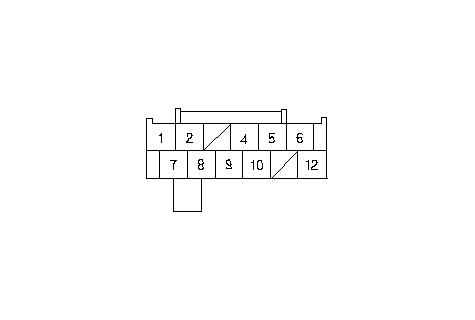

    1. С навигацией: Соедините клеммы № 7 и № 19 разъема 24Р переключателя аудиосистемы/навигации проводом-перемычкой. Без навигации: Соедините клеммы № 7 и № 8 12Р разъема блока центрального дисплея с помощью провода-перемычки.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Нажмите и удерживайте кнопки DEF и OFF.
    Световой индикатор кнопки DEF мигает?
    ДА -
    Неисправна панель переключения аудио/навигации или блок центрального дисплея, замените панель переключения аудио/навигации или блок центрального дисплея. ■
    НЕТ -
    Блок климат-контроля неисправен, замените блок климат-контроля. ■
