Проверка рулевой колонки
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Проверка
-
-
Проведите следующие проверки:
-

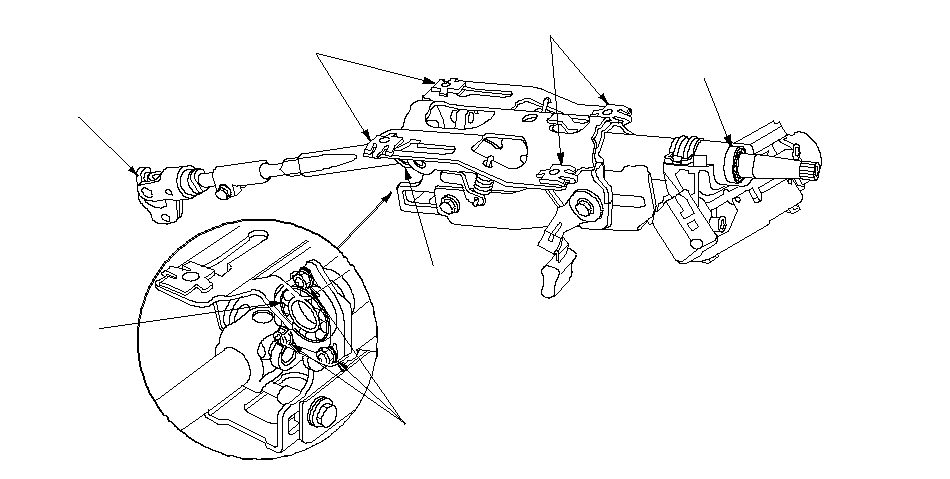

Проверьте прочность затяжки гаек крепления подшипников (А). Если они ослаблены, замените комплект колонки.
-
Убедитесь, что шариковые подшипники (В) и рулевые шарниры (C) рулевой колонки нормально перемещаются и не имеют люфтов. Если в каком-нибудь подшипнике обнаружен большой люфт, замените блок рулевой колонки в сборе.
-
Убедитесь, что скользящие капсулы (D) без деформаций и повреждений. Если обнаружены деформации или поломки, замените блок рулевой колонки.
-
Проверьте, как работает механизм изменения угла наклона и вылета рулевого колеса.
-
|
|
|
Проверка
-
-
Проведите следующие проверки:
-
Проверьте прочность затяжки гаек крепления подшипников (А). Если они ослаблены, замените комплект колонки.
-
Убедитесь, что шариковые подшипники (В) и рулевые шарниры (C) рулевой колонки нормально перемещаются и не имеют люфтов. Если в каком-нибудь подшипнике обнаружен большой люфт, замените блок рулевой колонки в сборе.
-
Убедитесь, что скользящие капсулы (D) без деформаций и повреждений. Если обнаружены деформации или поломки, замените блок рулевой колонки.
-
Проверьте, как работает механизм изменения угла наклона и вылета рулевого колеса.
|
B
C
D
B
C
D
A
}
|
-
|
|
Проверка опрокидывающей силы
-
Установите руль в положении прямолинейного движения и полностью освободите рычаг фиксации.
-

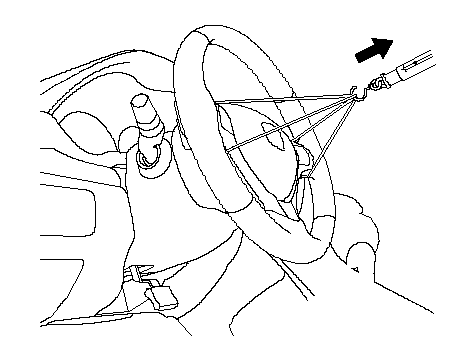

Закрепите пружинные весы в самой высокой точке рулевого колеса и установите рулевую колонку в нижнее положение.
-
Потяните пружинные весы строго вверх и считайте показания силы, необходимой для движения рулевой колонки.
-

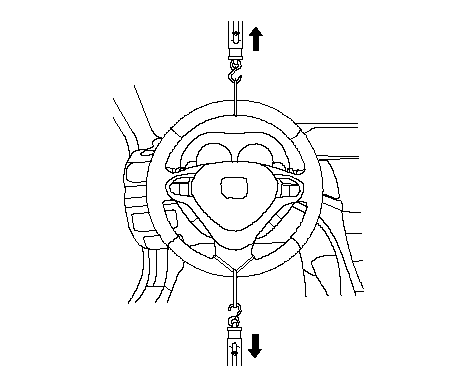

Закрепите весы в нижней точке рулевого колеса.
-
Потяните пружинные весы строго вниз и считайте показания силы, необходимой для движения рулевой колонки.
|
Опрокидывающая сила (вверх/вниз):
|
|
Стандартный:
|
70 Н (7,1 кгс) макс.
|
-
|
Вверх
Вниз
}
|
|
Проверка телескопической силы
-
Установите руль в положении прямолинейного движения и полностью освободите рычаг фиксации.
-
Закрепите весы в центральной точке рулевого колеса.
-
Потяните пружинные весы и считайте показания силы, необходимой для выдвижения рулевой колонки.
|
Телескопическая сила:
|
|
Стандартный:
|
110 Н (11,2 кгс) макс.
|
-
|
}
|
|
Проверка силы рычага блокировки
-
Переместите рычаг блокировки (А) из свободного положения в фиксированное 3-5 раз, затем освободите рычаг блокировки. Установите рулевую колонку к центральному положению, а также к положению полного телескопического выхода и удерживайте рулевого колеса.
-

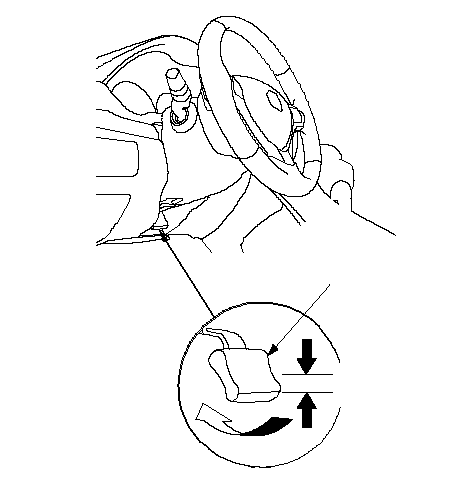

При помощи измерителя нажимного типа толкните рычаг блокировки на 10 мм от конечного положения и замерьте силу, необходимую для перемещения рычага блокировки.
|
Сила рычага блокировки:
|
|
|
50-70 Н (5,1-7,1 кгс) мин.
|
-
|
A
10 mm
}
|
