Замена тормозного шланга
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Перед повторной сборкой проверьте, что все детали очищены от грязи и других посторонний частиц.
-
Если требуется, замените детали на новые.
-
Не проливайте тормозную жидкость на кузов автомобиля - это может вызвать разрушение лакокрасочного покрытия. Если тормозная жидкость попала на лакокрасочное покрытие, немедленно смойте ее водой.
-
Подсоедините конец шланга и шарниры, чтобы предотвратить утечку тормозной жидкости.
Передний
ПРИМЕЧАНИЕ: На изображении показан однопоршневой тормозной суппорт.
-
Снимите передние колеса.
-

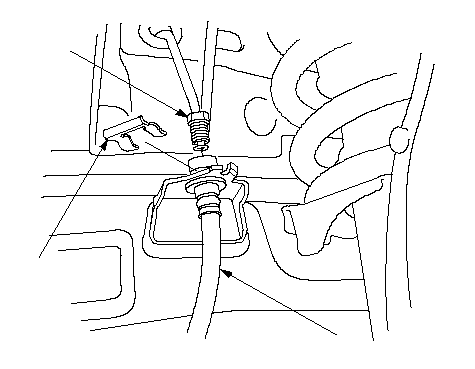

Отсоедините тормозной трубопровод (А) от тормозного шланга (В), затем снимите зажим тормозного шланга (С).
|
A
B
C
Заменить.
}
|
-

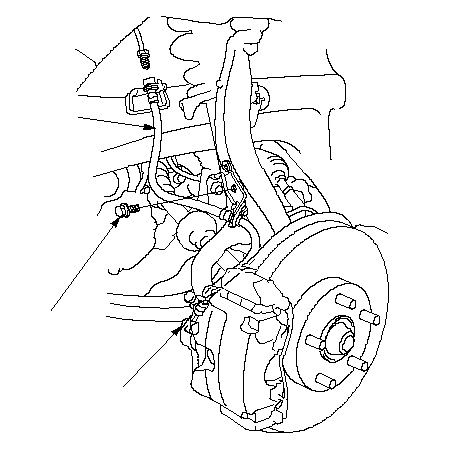

Отверните барашковый болт (A) и отсоедините тормозной шланг (B) от суппорта.
-
Открутите крепежный болт тормозного шланга (С), затем снимите тормозной шланг.
|
A
B
C
8 x 1.25 mm
}
|
-

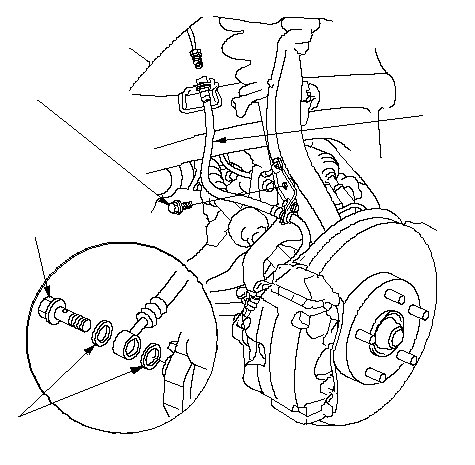

Установите тормозной шланг (А) с помощью крепежного болта (В).
-
Соедините тормозной шланг с суппортом посредством барашкового болта (С) и новых уплотнительных шайб (D).
|
B
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
C
10 x 1.0 mm
35 N·m
(3.6 kgf·m)
A
D
Заменить.
}
|
-

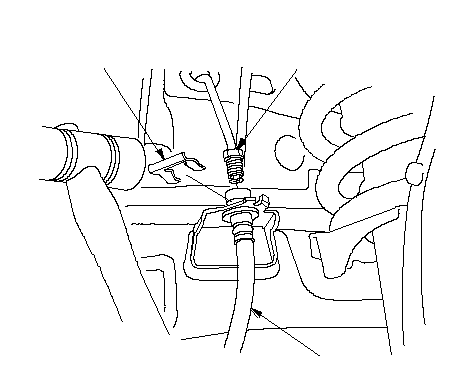

Установите новый зажим тормозного шланга (А) к тормозному шлангу (В) на кронштейне, затем подсоедините тормозной трубопровод (C). Не перегибайте тормозной шланг.
-
-
Проведите следующие проверки:
-
Убедитесь в отсутствии утечки тормозной жидкости в местах соединений тормозного шланга и трубопровода и при необходимости затяните.
-
Убедитесь, что тормозные шланги не перекручены и не задевают посторонние детали.
-
Очистите контактные поверхности тормозного диска и диска колеса и установите переднее колесо.
|
B
A
Заменить.
C
10 x 1.0 mm
15 N·m (1.5 kgf·m)
}
|
|
Задний
ПРИМЕЧАНИЕ: На изображении показан задний дисковый тормоз.
-
Снимите заднее колесо.
-

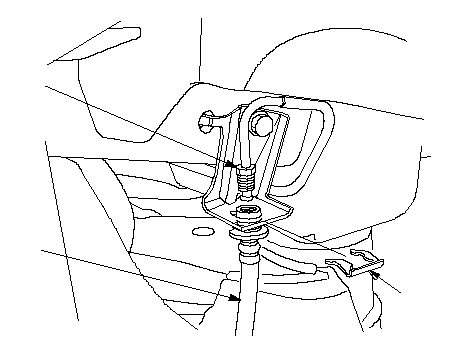

Отсоедините тормозной трубопровод (А) от тормозного шланга (В), затем снимите зажим тормозного шланга (С).
|
A
B
C
Заменить.
}
|
-

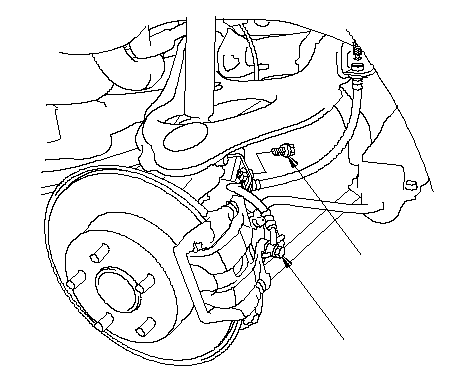

Отверните барашковый болт (А) и отсоедините тормозной шланг от суппорта.
-
Выкрутите крепежный болт тормозного шланга (В), затем снимите тормозной шланг.
|
B
8 x 1.25 mm
A
}
|
-

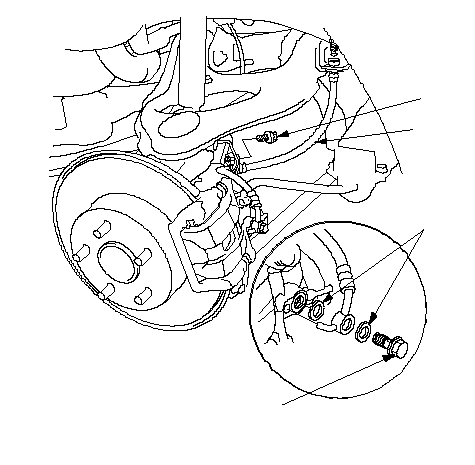

Установите тормозной шланг (А) с помощью крепежного болта (В).
-
Соедините тормозной шланг с суппортом барашковым болтом (С) и новыми уплотнительными шайбами (D).
|
B
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
A
C
10 x 1.0 mm
35 N·m (3.6 kgf·m)
D
Заменить.
}
|
-

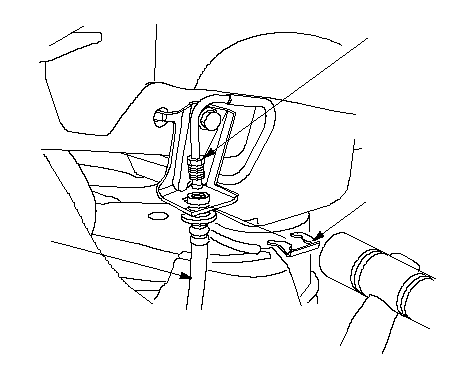

Установите новый зажим тормозного шланга (А) к тормозному шлангу (В) на кронштейне, затем подсоедините тормозной трубопровод (C). Не перегибайте тормозной шланг.
-
-
Проведите следующие проверки:
-
Убедитесь в отсутствии утечки тормозной жидкости в местах соединений тормозного шланга и трубопровода и при необходимости затяните.
-
Убедитесь, что тормозные шланги не перекручены и не задевают посторонние детали.
-
Очистите установочные поверхности тормозного диска и внутренней поверхности диска колеса и установите заднее колесо.
|
C
10 x 1.0 mm
15 N·m
(1.5kgf·m)
A
Заменить.
B
}
|
