Замена заднего рычага управления

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

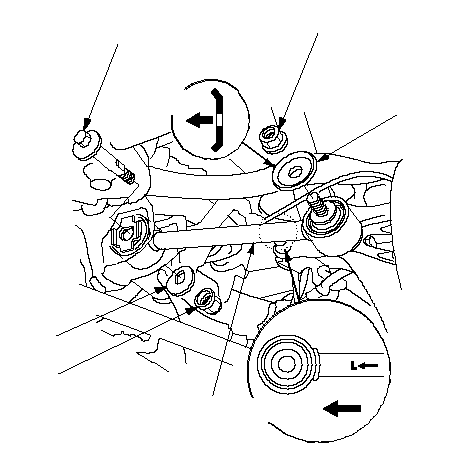

Снимите самостопорящуюся крепежную гайку (А) контрольного рычага и шайбу (В) со стороны поворотного кулака.

ПРИМЕЧАНИЕ: При повторной сборке используйте новую самостопорящуюся гайку.

Отметьте положения регулировочного болта рычага (С) и регулировочной пластины рычага (D) на раме.

Снимите самостопорящуюся гайку (Е), удерживая регулировочный болт, затем снимите регулировочную пластину рычага, регулировочный болт и контрольный рычаг (F).

ПРИМЕЧАНИЕ: При повторной сборке используйте новый регулировочный болт и новую самостопорящуюся гайку.

Выполняйте операции по установке контрольного рычага в обратном порядке по отношению к операциям снятия, соблюдая следующее.
- Сначала соберите все составляющие и слегка затяните болты и гайки, затем приподнимите подвеску так, чтобы на нее приходился вес автомобиля, теперь затяните их окончательно до рекомендованного момента.
- Расположите поверхность чертежа на рычаге на регулировочном болту и регулировочной пластине рычага лицевой стороной вниз.
- Совместите положения кулачка регулировочного болта и регулировочной пластины кулачка с отметками положений на раме при затягивании самостопорящейся гайки.
- Перед установкой колеса очистите контактную поверхность тормозного диска или барабана и внутреннюю поверхность колеса.
