Снятие и установка переднего амортизатора/пружины
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Снятие
-
-
Снимите передние колеса.
-

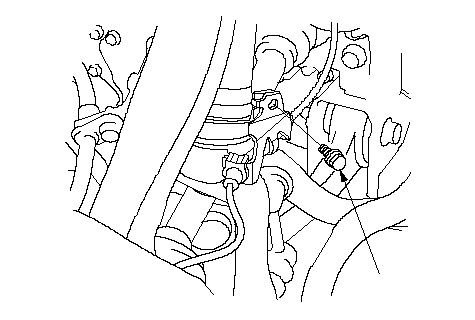

Снимите крепежный болт кронштейна жгута проводов датчика частоты вращения колеса (А).
|
A
6 x 1.0 mm
}
|
-

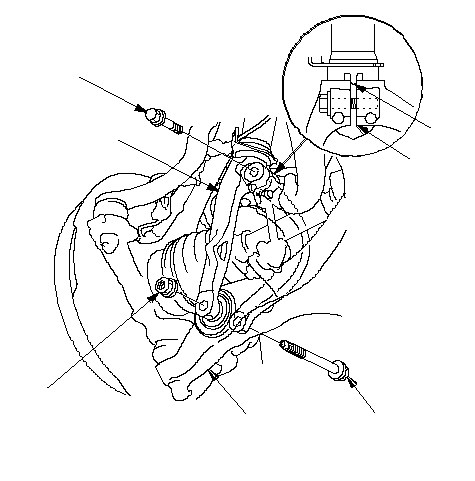

Снимите болт крепления амортизатора (А) и крепежную гайку вилки амортизатора (В), удерживая крепежный болт (С), затем снимите вилку амортизатора (D) с амортизатора и нижнего рычага.
|
A
10 x 1.25 mm
D
C
Заменить.
B
12 x 1.25 mm
Заменить.
}
|
-
Снимите крепежные гайки передней скобы распорки (A).
-

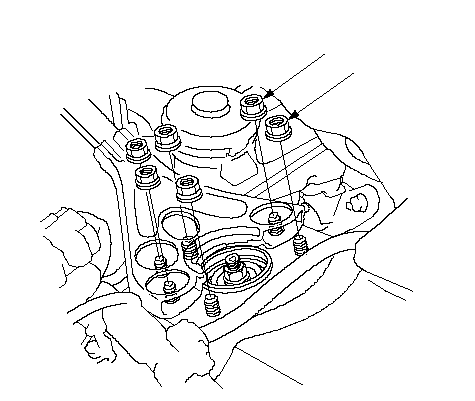

Снимите крепежные гайки амортизатора (В) с верхней части амортизатора. Не дайте упасть амортизатору/пружине под своим весом.
|
A
8 x 1.25 mm
B
10 x 1.25 mm
Заменить.
}
|
-

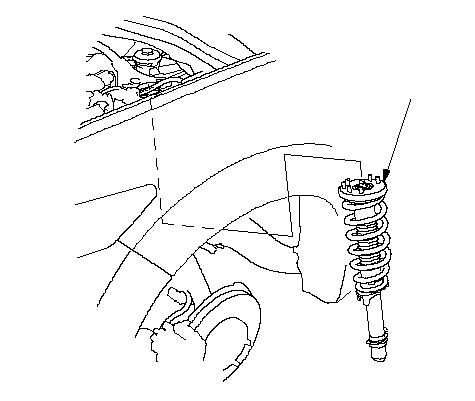

Снимите амортизатор/пружину (А).
ПРИМЕЧАНИЕ: Будьте осторожны, не повредите корпус.
|
A
}
|
|
Установка
-

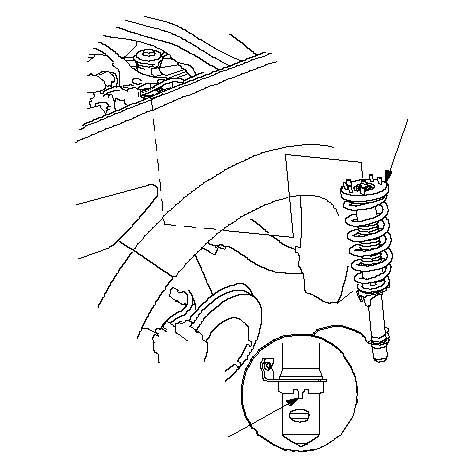

Поместите амортизатор/пружину (А) в корпус, совместив центрирующий выступ (В) лицевой стороной внутрь.
ПРИМЕЧАНИЕ: Будьте осторожны, не повредите корпус.
|
A
B
}
|
-

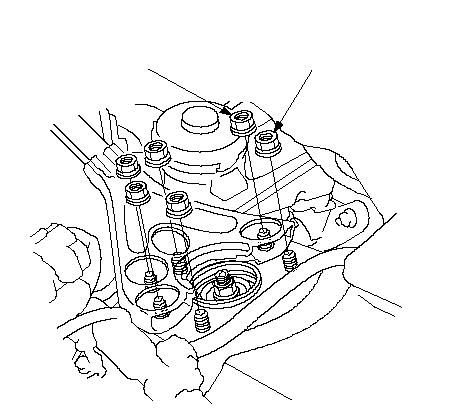

Слегка закрутите новые крепежные гайки амортизатора (А) на верхнюю часть амортизатора.
-
Слегка закрутите крепежные гайки передней скобы распорки (В).
|
A
10 x 1.25 mm
55 N·m
(5.6 kgf·m)
Заменить.
B
8 x 1.25 mm
22 N·m (2.2 kgf·m)
}
|
-

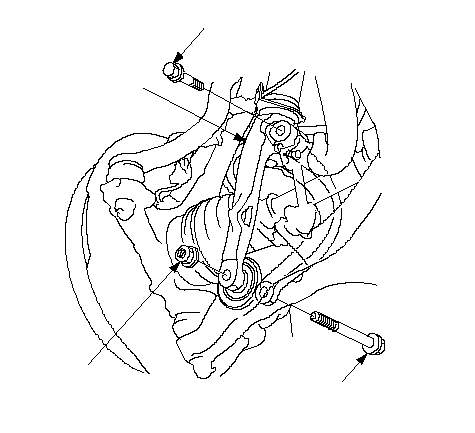

Установите вилку (А) амортизатора поверх приводного вала и на нижний рычаг (В). Установите центрирующий выступ (С) на блок амортизатора в разъем (D) вилки амортизатора.
-
Слегка затяните установочный болт амортизатора (Е) в вилку амортизатора.
-
Соедините вилку амортизатора и нижний рычаг новым крепежным болтом (F) вилки амортизатора, затем слегка затяните новую крепежную гайку (G).
-
Установите напольный домкрат под нижний рычаг и сожмите подвеску, чтобы нагрузить ее весом автомобиля.
-
Затяните крепежный болт амортизатора и крепежную гайку вилки амортизатора, удерживая крепежный болт до определенных значений крутящего момента.
-
Затяните крепежные гайки амортизатора и передней скобы распорки в верхней части амортизатора до определенных значений крутящего момента.
|
A
C
D
B
F
Заменить.
E
10 x 1.25 mm
49 N·m (5.0 kgf·m)
G
12 x 1.25 mm
64 N·m
(6.5 kgf·m)
Заменить.
}
|
-

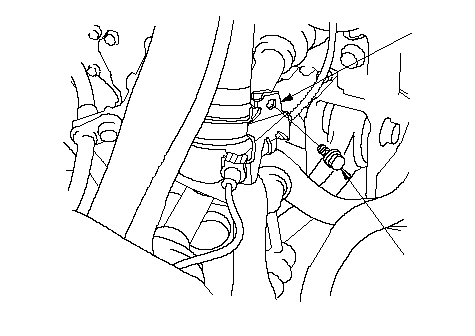

Установите кронштейн жгута проводов датчика частоты вращения колеса (А).
-
Очистите контактные поверхности тормозного диска и диска колеса и установите переднее колесо.
-
|
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
}
|
