Поиск неисправностей по кодам DTC: U1280

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC U1280:

Ошибка шины связи (BUS-OFF)

Сотрите коды неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).

Подождите 6 секунд или дольше.

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Выводится код DTC U1280?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и соединений проводов, а также изношенные/замкнутые провода. Если цепи исправны, проверьте состояние аккумулятора и зарядной системы.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините соответствующие разъемы от каждого блока управления в таблице. Сотрите все коды DTC, затем, после отсоединения каждого блока, проверьте коды DTC заново.

Электронный блок управления	Разъем
MICU, со стороны пассажира	Разъем А (38P) блока реле и предохранителей панели приборов со стороны пассажира
Мультиплексный блок управления дверьми	37Р разъем
Модуль управления приборами	32P разъем
блок иммобилайзера-дистанционного управления	7Р разъем
Аудиосистема	Разъем В (20P)
Блок управления отопителем/блок климат-контроля	Разъем В (12Р)
Блок управления Hands Free ^*1	28P разъем
Блок управления регулировкой направления фар ^*2	16P разъем
Датчик дождя/ автоматического включения света ^*3	6Р разъем
Блок управления сиденьем с электроприводом ^*4	40P разъем
Блок управления парковочным датчиком и датчиком включения заднего хода ^*5	16P разъем

*1:	С Hands free для телефона
*2:	С системой регулировки направления фар
*3:	С автоматическим стеклоочистителем
*4:	С DPMS
*5:	С системой парковочного датчика и датчика включения заднего хода

Код DTC U1280 указан при каждом отсоединенном блоком?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Перейдите к проверке входных сигналов для блока управления, который был отсоединен и код DTC U1280 не вывелся, затем выполните все проверки входных сигналов для питания и "массы". Если тесты дали положительные результаты, замените блок.■ Проверка входных сигналов MICU со стороны пассажира Проверка входных сигналов мультиплексного блока управления дверьми Проверка входных сигналов блока управления приборами Проверка входных сигналов блока дистанционного управления-иммобилайзера Проверка входных сигналов блока управления обогревателем Проверка входных сигналов блока климат-контроля Проверка входных сигналов блока управления Hands Free Проверка входных сигналов блока управления регулировкой направления фар Проверка входных сигналов датчика дождя/ автоматического включения света Проверка входных сигналов блока управления сиденьем с электроприводом Проверка входных сигналов блока управления датчиками парковки и заднего хода

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем каждого блока управления в таблице.

Электронный блок управления	Разъем
MICU, со стороны пассажира	Разъем А (38P) блока реле и предохранителей панели приборов со стороны пассажира
Мультиплексный блок управления дверьми	37Р разъем
Модуль управления приборами	32P разъем
блок иммобилайзера-дистанционного управления	7Р разъем
Аудиосистема	Разъем В (20P)
Блок управления отопителем/блок климат-контроля	Разъем В (12Р)
Блок управления Hands Free ^*1	28P разъем
Блок управления регулировкой направления фар ^*2	16P разъем
Датчик дождя/ автоматического включения света ^*3	6Р разъем
Блок управления сиденьем с электроприводом ^*4	40P разъем
Блок управления парковочным датчиком и датчиком включения заднего хода ^*5	16P разъем

*1:	С Hands free для телефона
*2:	С системой регулировки направления фар
*3:	С автоматическим стеклоочистителем
*4:	С DPMS
*5:	С системой парковочного датчика и датчика включения заднего хода

Отсоедините разъем Р (20P) от блока реле и предохранителей панели приборов со стороны водителя.

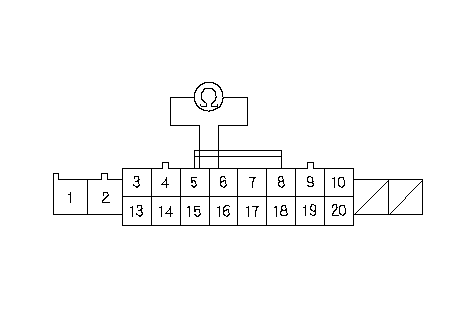

Проверьте неразрывность цепи между клеммами № 5 и № 6 разъема Р (20P) блока предохранителей/реле под панелью приборов со стороны водителя.

Непрерывно ли соединение?

ДА	-	Замыкание в цепи В-CAN.■
НЕТ	-	Перейдите к Этап 11 .

Проверьте неразрывность цепи между "массой" и клеммами № 5 и № 6 разъема Р (20P) блока предохранителей/реле под панелью приборов со стороны водителя по отдельности.

Непрерывно ли соединение?

ДА	-	Замыкание на "массу" в проводе.■
НЕТ	-	Перейдите к Этап 12 .

Включите зажигание, повернув ключ в положение ON (II).

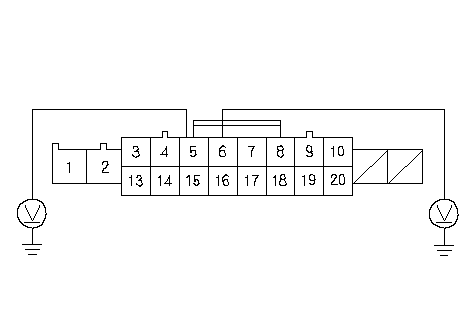

Измерьте напряжение в цепи между "массой" и клеммами № 5 и № 6 разъема Р (20P) блока предохранителей/реле под панелью приборов со стороны водителя по отдельности.

Соединение неразрывно?

ДА	-	Замыкание на силовом проводе.■
НЕТ	-	Неисправен блок MICU водителя, замените блок предохранителей и реле панели приборов со стороны водителя.■
