Входные и выходные сигналы блока климат-контроля

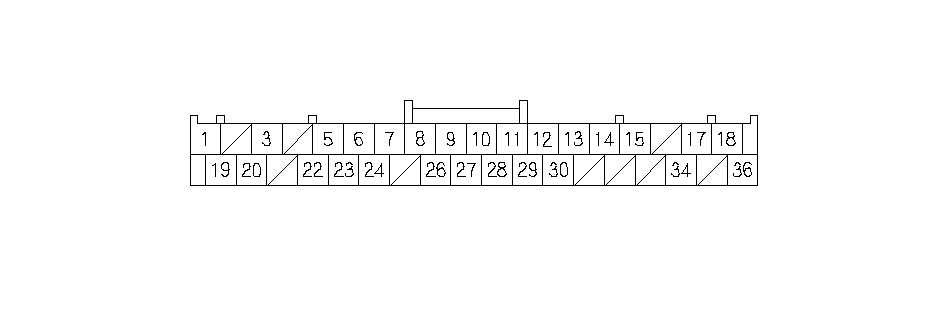

РАЗЪЕМ А
|
Гнездо
|
Цвет провода
|
Сигнал
|
|
|---|---|---|---|
|
1
|
LT GRN
|
ДАТЧИК ОБЩЕЙ "МАССЫ"
|
ВХОД
|
|
3
|
GRN
|
ОБЩИЙ ПОТЕНЦИАЛ 5 В
|
ВЫХОД
|
|
5
|
RED
|
НАПРЯЖЕНИЕ СМЕСИТЕЛЯ ВОЗДУХА
|
ВЫХОД
|
|
6
|
LT GRN
|
Сеть B-CAN
|
Вход/Выход
|
|
7
|
PUR
|
РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА
|
ВХОД
|
|
8
|
LT BLU
|
РЕЦИРКУЛЯЦИЯ
|
ВХОД
|
|
9
|
GRN
|
СВЕЖИЙ
|
ВХОД
|
|
10
|
BRN
|
РЕЖИМ ОБДУВА СТЕКЛА ГОРЯЧИМ ВОЗДУХОМ
|
ВЫХОД
|
|
11
|
RED
|
РЕЖИМ ВЕНТИЛЯЦИИ
|
ВЫХОД
|
|
12
|
PUR
|
ГОРЯЧИЙ ВОЗДУХ
|
ВЫХОД
|
|
13
|
BLU
|
ПРОХЛАДНЫЙ ВОЗДУХ
|
ВЫХОД
|
|
14
|
BLK
|
"МАССА" (G502)
|
ВЫХОД
|
|
15
|
LT BLU
|
ОБРАТНАЯ СВЯЗЬ ВЕНТИЛЯТОРА
|
ВХОД
|
|
17
|
BRN
|
IG2 (Силовой)
|
ВХОД
|
|
18
|
GRY
|
ПОДСВЕТКА + (MICU)
|
ВХОД
|
|
19
|
PUR
|
ДАТЧИК СОЛНЕЧНОГО СВЕТА
|
ВЫХОД
|
|
20
|
LT BLU
|
ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ АВТОМОБИЛЯ
|
ВЫХОД
|
|
22
|
PNK
|
ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА
|
ВЫХОД
|
|
23
|
ORN
|
ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ
|
ВЫХОД
|
|
24
|
WHT
|
ДАТЧИК ВЛАЖНОСТИ ВОЗДУХА
|
ВЫХОД
|
|
26
|
BLU
|
СИГНАЛ A/C
|
ВХОД
|
|
27
|
PNK
|
РЕЖИМ 1
|
ВЫХОД
|
|
28
|
YEL
|
РЕЖИМ 2
|
ВЫХОД
|
|
29
|
WHT
|
РЕЖИМ 3
|
ВЫХОД
|
|
30
|
GRY
|
РЕЖИМ 4
|
ВЫХОД
|
|
34
|
ORN
|
КОНТРОЛЬ ТРАНЗИСТОРА ПИТАНИЯ
|
ВЫХОД
|
|
36
|
BLK
|
ПОДСВЕТКА − (G502)
|
ВЫХОД
|
