Система автоматического управления стеклоочистителями

Система автоматического управления стеклоочистителями автоматически включает стеклоочистители на основании сигнала датчика дождя, встроенного в датчик дождя/автоматического управления приборами освещения (A), который расположен на ветровом стекле рядом с салонным зеркалом заднего вида. Датчик работает, если выключатель стеклоочистителей/омывателя установлен в положение AUTO (авто).

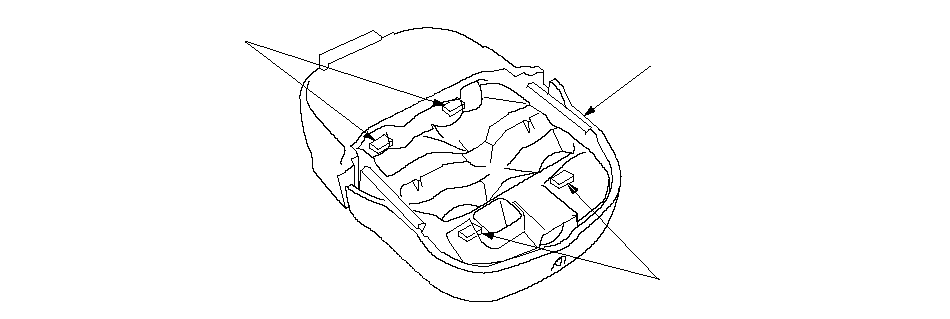

Датчик дождя, состоящий из фотоэлементов (B) и светодиодов (C), и заведенный на шину B-CAN, способен определять наличие воды на ветровом стекле и посылать выходные командные сообщения на включение автоматических стеклоочистителей.

A

B

C

}

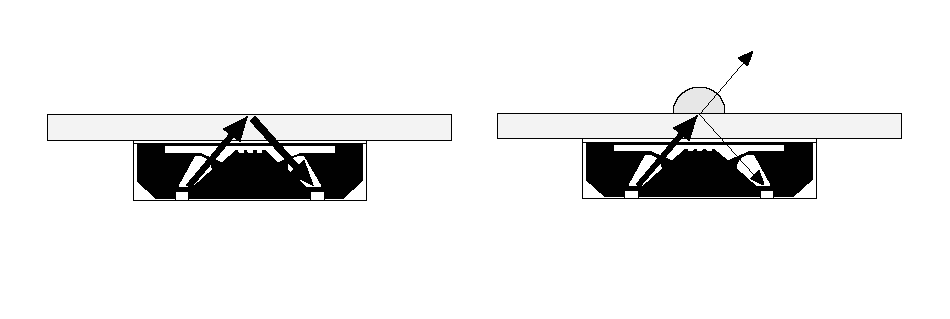

Фотоэлементы принимают инфракрасные лучи, генерируемые светодиодами и отражаемые ветровым стеклом. Наличие воды определяется через изменение количества инфракрасных лучей, поступающих на фотоэлементы.

ВЕТРОВОЕ СТЕКЛО

ФОТОЭЛЕМЕНТ

Светодиод

нет капель воды

определено наличие капель воды

ВЕТРОВОЕ СТЕКЛО

Светодиод

ФОТОЭЛЕМЕНТ

рассеянное преломление

капля воды

}

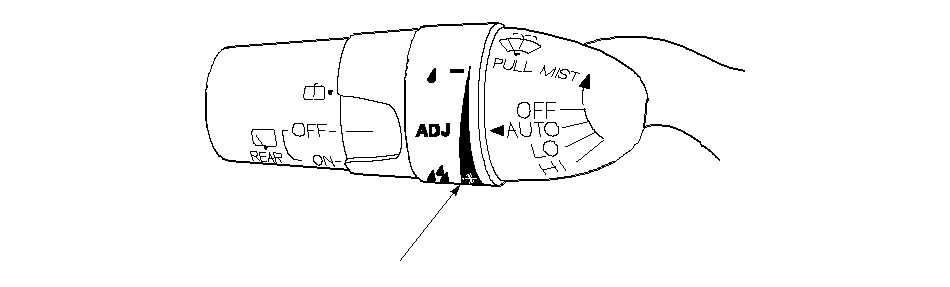

Предусмотрена возможность регулировки чувствительности системы поворотом регулятора (A) на выключателе стеклоочистителей/омывателя.

A

}
