Функция передаточного пункта

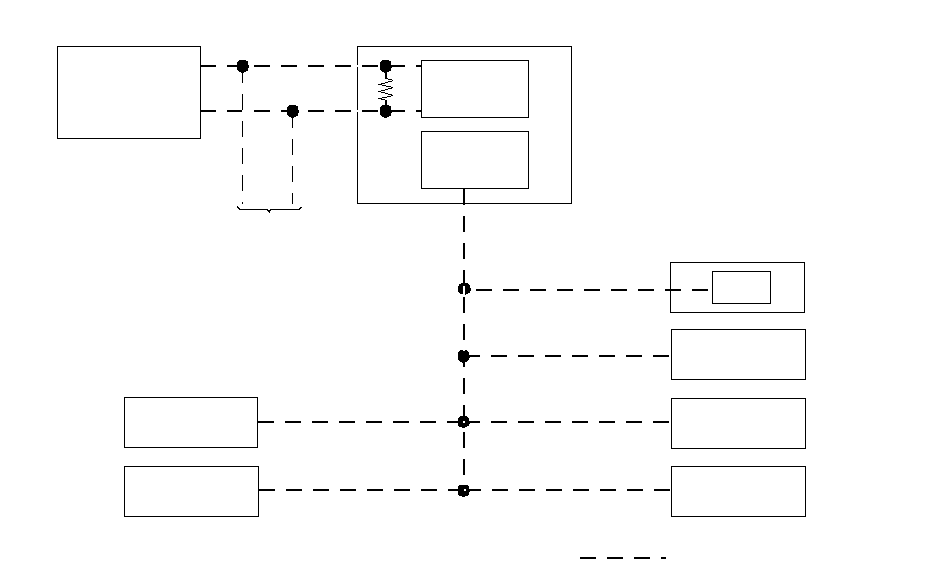

Модуль управления приборов выступает в качестве передаточного пункта, допускающим обмен информацией между обеими системами. Модуль управления приборами посылает сигналы из сети B-CAN в F-CAN и из сети F-CAN в B-CAN.

БЛОК SRS

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

(B-CAN)

MICU

CANL

CANH

ПЕРЕДАТЧИК
F-CAN

ПРИЕМОПЕРЕДАТЧИК
В-CAN

БЛОК
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ-
ИММОБИЛАЙЗЕРА

БЛОК УПРАВЛЕНИЯ-
МОДУЛЯТОРА ABS (Без VSA)

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

: Линия CAN

(F-CAN)

Блок ECM/PCM

БЛОК УПРАВЛЕНИЯ EPS

БЛОК УПРАВЛЕНИЯ-
МОДУЛЯТОРА VSA (с VSA)

ДАТЧИК УГЛОВОЙ СКОРОСТИ-ПОПЕРЕЧНОГО/
ПРОДОЛЬНОГО УСКОРЕНИЯ АВТОМОБИЛЯ (с VSA)

БЛОК УПРАВЛЕНИЯ
ТРАНСМИССИЕЙ(система i−SHIFT)

БЛОК УПРАВЛЕНИЯ
РЕГУЛЯТОРОМ
НАПРАВЛЕНИЯ ФАР

БЛОК
КЛИМАТ-КОНТРОЛЯ

БЛОК
УПРАВЛЕНИЯ
HANDS FREE

ДАТЧИК АВТОМАТИЧЕСКОГО
ВКЛЮЧЕНИЯ СВЕТА/
ДОЖДЯ

}
