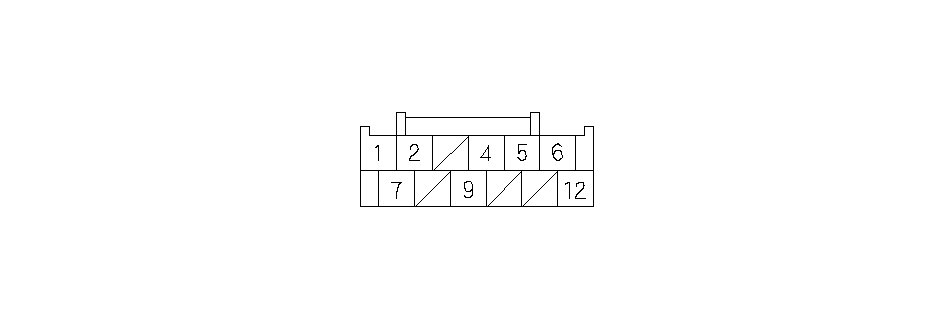

Входные и выходные сигналы блока управления HVAC
|
Гнездо
|
Цвет провода
|
Сигнал
|
|
|---|---|---|---|
|
1
|
BLK
|
ПОДСВЕТКА − (G502)
|
ВЫХОД
|
|
2
|
GRY
|
ПОДСВЕТКА + (MICU)
|
ВХОД
|
|
4
|
PUR
|
РЕЛЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА
|
ВХОД
|
|
5
|
LT BLU
|
РЕЦИРКУЛЯЦИЯ
|
ВХОД
|
|
6
|
GRN
|
СВЕЖИЙ
|
ВХОД
|
|
7
|
BRN
|
IG2 (Силовой)
|
ВХОД
|
|
9
|
BLK
|
"МАССА" (G502)
|
ВЫХОД
|
|
12
|
YEL
|
ВЫКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ DEF, H/D
*1
|
ВХОД
|
|
*1:
|
С функцией связывания DEF и HEAT/DEF
|
