Входные и выходные сигналы блока управления системой Hands Free
HANDS FREE

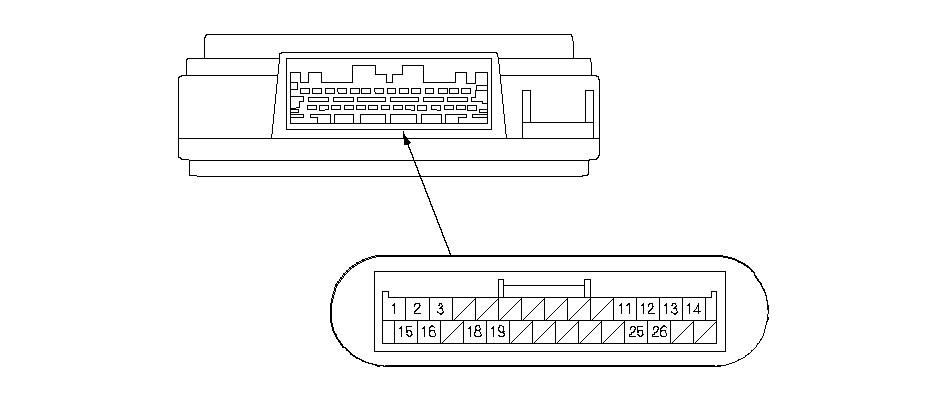

Разъем 28Р блока управления системой Hands Free
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
1
|
BLK
|
"Масса" (G501) (GND)
|
|
2
|
GRN
|
Выключатель HFT (HFT STRGSW)
|
|
3
|
BRN
|
Блок аудиосистемы (HFT MUTE)
|
|
11
|
GRN
|
Блок аудиосистемы (TELM SIG+)
|
|
12
|
GRY
*
|
Экранирование (MIC SIG SH)
|
|
13
|
LT GRN
|
Микрофон HFT (MIC+)
|
|
14
|
PUR
|
Микрофон HFT (MIC-)
|
|
15
|
PNK
|
Постоянное питание (питание +B HFT)
|
|
16
|
PUR
|
ACC (выключатель активации HFT)
|
|
18
|
LT GRN
|
Сеть B-CAN
|
|
19
|
BLU
|
Блок аудиосистемы (HFT ICON)
|
|
25
|
YEL
|
Блок аудиосистемы (TELM SIG−)
|
|
26
|
GRY
*
|
Блок аудиосистемы (TELM SIG SH)
|
|
*:
|
У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи. Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.
|
