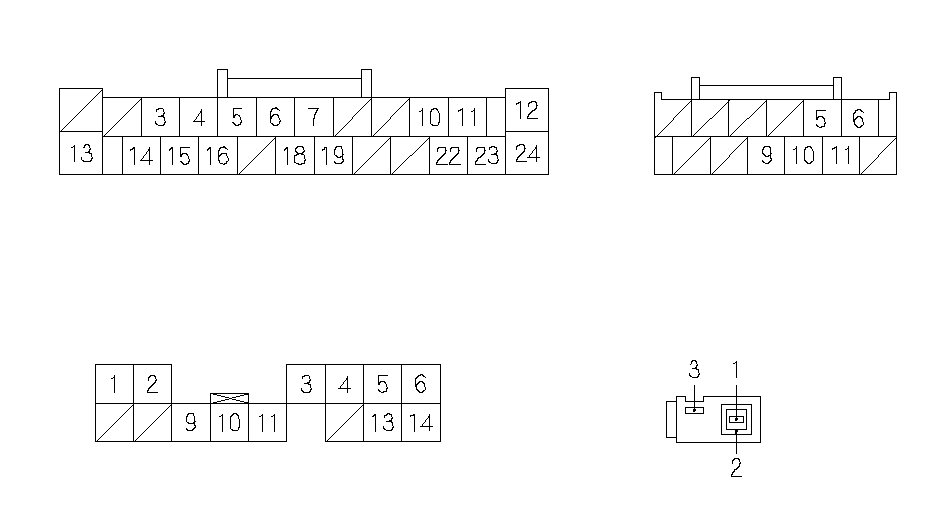

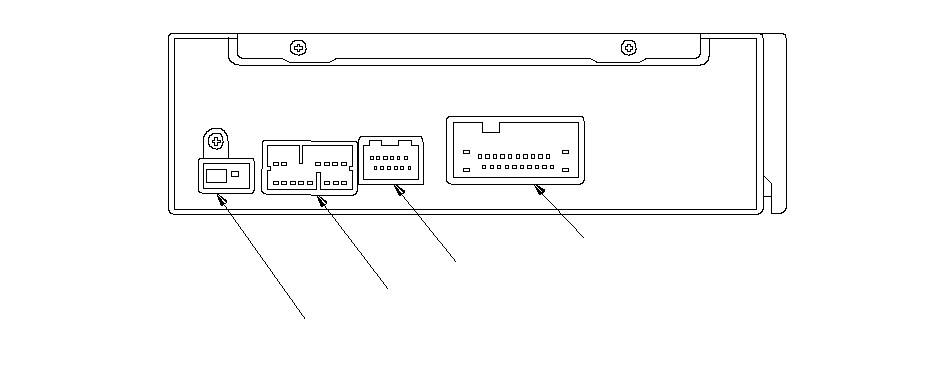

Разъем аудиоблока для входных и выходных сигналов
(с USB адаптером)
(с системой Hands Free)

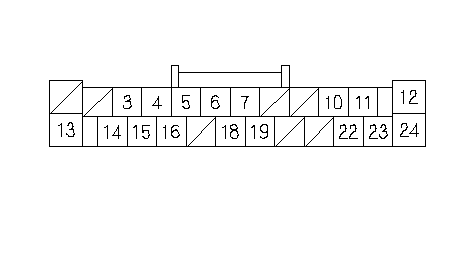

РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
А3
|
BLU
|
Разъем передачи данных (DLC) (K-LINE)
|
|
A4
*1
|
GRN
|
Мультиплексный интегрированный блок управления (MICU) (SCTY)
|
|
A5
*2
|
WHT
|
Дистанционный переключатель аудио (REMOTE GND)
|
|
А6
|
ORN
|
Правый задний динамик (RR R-)
|
|
А7
|
BLU
|
Правый задний динамик (RR R+)
|
|
А10
|
BRN
|
Левый задний динамик (RR L−)
|
|
А11
|
GRY
|
Левый задний динамик (RR L+)
|
|
А12
|
BLK
|
«Масса» кузова к G503 (GND)
|
|
А13
|
GRY
|
Предохранитель № 29 (10 А) в блоке предохранителей/реле под панелью приборов (ILL+)
|
|
А14
|
PUR
|
Предохранитель № 14 (7,5 А) в блоке предохранителей/реле под панелью приборов (АСС)
|
|
А15
|
BLU
|
Блок ECM/PCM (сигнал скорости автомобиля) (VSS OUT)
|
|
A16
*2
|
PNK
|
Дистанционный переключатель аудиосистемы (REMOTE)
|
|
А18
|
RED
|
Правый передний динамик двери, правый высокочастотный динамик (−) (FR R-)
|
|
А19
|
BRN
|
Правый передний динамик двери, правый высокочастотный динамик (+) (FR R+)
|
|
А22
|
LT GRN
|
Левый передний динамик двери, левый высокочастотный динамик (−) (FR L-)
|
|
A23
|
LT BLU
|
Левый передний динамик двери, левый высокочастотный динамик (+) (FR L+)
|
|
A24
|
PNK
|
Предохранитель № 1 (10 А) в блоке предохранителей/реле под панелью приборов (+В)
|
|
*1:
|
С охранной системой
|
|
*2:
|
С дистанционным управлением аудио
|

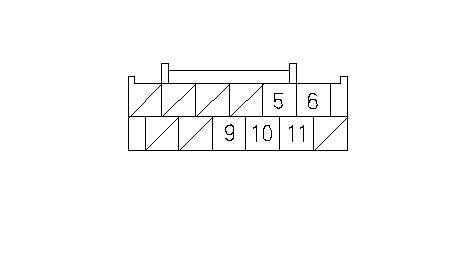

РАЗЪЕМ В (12P) БЛОКА АУДИОСИСТЕМЫ(с системой Hands Free)
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
B5
|
GRY
|
Экран для клемм № 9 и № 10 (TELEM SIG SHIELD)
|
|
B6
|
BLU
|
Блок управления телефоном Hands Free (HFT ICON)
|
|
B9
|
YEL
|
Блок управления системой Hands-Free (TELЕM SIG-)
|
|
B10
|
GRN
|
Блок управления системой Hands-Free (TELЕM SIG+)
|
|
B11
|
BRN
|
Блок управления системой Hands Free (HFT MUTE)
|

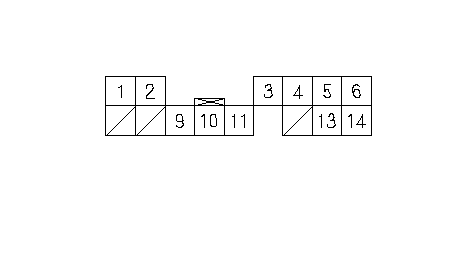

РАЗЪЕМ С (14P) АУДИОБЛОКА(с USB адаптером)
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
C1
|
ORN
|
Блок USB адаптера (GA-NET +B)
|
|
C2
|
BLU
|
Блок USB адаптера (SYS ACC)
|
|
C3
|
GRY
|
Блок USB адаптера (GA-NET BUS SH)
|
|
C4
|
PNK
|
Блок USB адаптера (GA-NET AUDIO SH)
|
|
C5
|
BRN
|
Блок USB адаптера (GA-NET AUDIO R+)
|
|
C6
|
WHT
|
Блок USB адаптера (GA-NET AUDIO L+)
|
|
C9
|
YEL
|
Блок USB адаптера (GA-NET BUS+)
|
|
C10
|
GRN
|
Блок адаптера USB (GA-NET BUS-)
|
|
C11
|
BLK
|
Блок USB адаптера (GA-NET GND)
|
|
C13
|
RED
|
Блок USB адаптера (GA-NET AUDIO R-)
|
|
C14
|
LT BLU
|
Блок USB адаптера (GA-NET AUDIO L-)
|

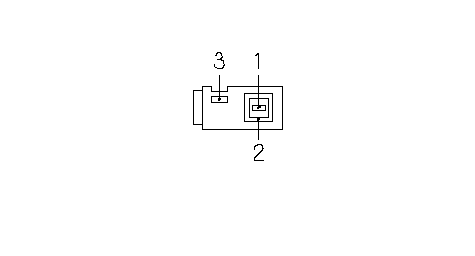

РАЗЪЕМ D (3Р) АУДИОБЛОКА
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
D1
|
———
|
Антенна AM/FM (RF IN)
|
|
D2
|
———
|
Экранирование для клеммы № 1 (RF SH)
|
|
D3
|
———
|
Антенна AM/FM (ANT +B)
|
