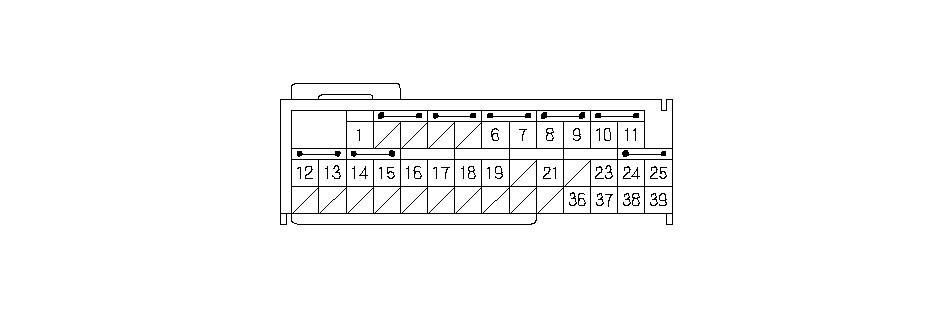

Входные и выходные данные блока SRS на разъеме В (39P)

1 ^*1

GRY ^*2

ODS

Получает и посылает сигнал связи с блоком OPDS

6 ^*1

ORN ^*2

LSA-

«Масса» пиропатрона левой боковой подушки безопасности

7 ^*1

PUR ^*2

LSA+

Источник питания пиропатрона левой боковой подушки безопасности

8 ^*1

LT GRN ^*2

RSA-

«Масса» пиропатрона правой боковой подушки безопасности

9 ^*1

PNK ^*2

RSA+

Источник питания пиропатрона правой боковой подушки безопасности

10 ^*1

RED ^*2

LCA1-

«Масса» пиропатрона левой боковой шторки безопасности

11 ^*1

WHT ^*2

LCA1+

Источник питания пиропатрона левой боковой шторки безопасности

12

BRN ^*2

LRP-

«Масса» пиротехнического преднатяжителя левого бокового ремня безопасности

13

PNK ^*2

LRP+

Источник питания пиротехнического преднатяжителя левого бокового ремня безопасности

14

LT GRN ^*2

RRP-

«Масса» преднатяжителя правого ремня безопасности

15

LT BLU ^*2

RRP+

Источник питания пиротехнического преднатяжителя правого бокового ремня безопасности

16 ^*1

RED ^*2

RLBO

Датчик замка заднего левого бокового ремня безопасности

17 ^*1

BLU ^*2

RCBO

Датчик замка заднего центрального ремня безопасности

18 ^*1

WHT ^*2

RRBO

Датчик замка заднего правого бокового ремня безопасности

19 ^*1

YEL ^*2

FLBC

Датчик замка переднего левого бокового ремня безопасности

21 ^*1

GRN ^*2

FRBC

Датчик замка переднего правого ремня безопасности

23 ^*1

LT BLU ^*2

SS+

Источник питания датчика посадки на сиденье

24 ^*1

BLU ^*2

RCA1-

«Масса» пиропатрона правой боковой шторки безопасности

25 ^*1

YEL ^*2

RCA1+

Источник питания пиропатрона правой боковой шторки безопасности

36 ^*1

GRY ^*2

LBS1-

«Масса» датчика левого удара (первичного)

37 ^*1

PNK ^*2

LBS1+

Источник питания левого датчика бокового столкновения (первичного)

38 ^*1

LT GRN ^*2

RBS1-

«Масса» датчика правого удара (первичного)

39 ^*1

BRN ^*2

RBS1+

Источник питания датчика правого удара (первичного)

*1:

Клемма может быть потеряна, в зависимости от оснащения SRS.

*2:

В данной таблице цвета проводов могут отличаться.
