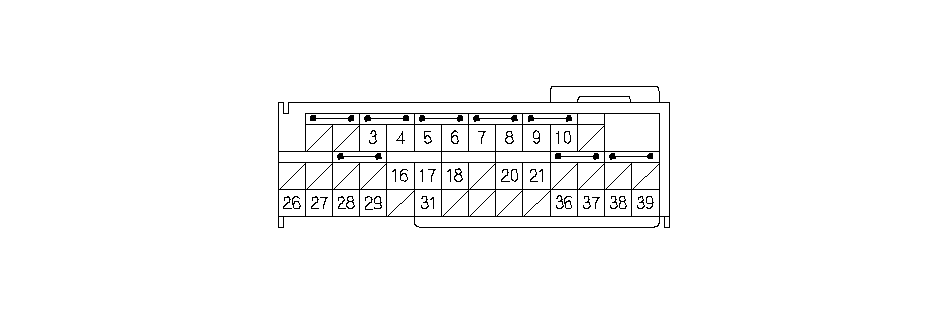

Входные и выходные данные блока SRS на разъеме А (39P)
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
|---|---|---|---|
|
3
|
ORN
*1
|
LA1-
|
«Масса» первого пиропатрона подушки безопасности водителя (модель ЛРК)
|
|
«Масса» первого пиропатрона подушки безопасности пассажира (модель ПРК)
|
|||
|
4
|
YEL
*1
|
LA1+
|
Источник питания первого пиропатрона подушки безопасности водителя (модель ЛРК)
|
|
Источник питания первого пиропатрона подушки безопасности пассажира (модель ПРК)
|
|||
|
5
|
BRN
*1
|
RA1-
|
«Масса» первого пиропатрона подушки безопасности пассажира (модель ЛРК)
|
|
«Масса» первого пиропатрона подушки безопасности водителя (модель ПРК)
|
|||
|
6
|
LT BLU
*1
|
RA1+
|
Источник питания первого пиропатрона подушки безопасности пассажира (модель ЛРК)
|
|
Источник питания первого пиропатрона подушки безопасности водителя (модель ПРК)
|
|||
|
7
*2
|
LT BLU
|
LA2−
|
«Масса» второго пиропатрона подушки безопасности водителя (модель ЛРК)
|
|
8
*2
|
LT GRN
|
LA2+
|
Источник питания второго пиропатрона подушки безопасности водителя (модель ЛРК)
|
|
9
*3
|
PUR
|
RA2−
|
«Масса» второго пиропатрона подушки безопасности водителя (модель ПРК)
|
|
10
*3
|
GRN
|
RA2+
|
Источник питания второго пиропатрона подушки безопасности водителя (модель ПРК)
|
|
16
|
RED
*1
|
CAN LO
|
Получает и посылает сигнал связи от блока управления приборами
|
|
17
|
WHT
*1
|
CAN HI
|
Получает и посылает сигнал связи от блока управления приборами
|
|
18
|
BLU
*1
|
K-LINE
|
Посылает и принимает сигналы сканирующего прибора (серийные данные)
|
|
20
*4
|
GRN
|
PTT
|
Получает и посылает сигнал связи от индикатора отключения подушки безопасности пассажира
|
|
21
*4
|
PNK
|
ACS
|
Источник питания индикатора включения/выключения подушки безопасности переднего пассажира
|
|
26
|
WHT
*1
|
VA
|
Резервный источник питания блока SRS (общий с блоком OPDS или индикатором выключения подушки безопасности переднего пассажира)
|
|
27
|
PUR
*1
|
VB
|
Отдельный источник питания блока SRS (отдельная электрическая цепь усилителя)
|
|
28
|
BLK
*1
|
SRS GND 1
|
Цепь «массы» для блока SRS (G504)
|
|
29
|
BLK
*1
|
SRS GND 2
|
Цепь «массы» для блока SRS (G504)
|
|
31
|
RED
*1
|
WEN
|
Разъем информационной связи
|
|
36
|
BRN
*1
|
LFS-
|
«Масса» левого датчика лобового столкновения
|
|
37
|
RED
*1
|
LFS+
|
Источник питания левого датчика лобового столкновения
|
|
38
|
LT BLU
*1
|
RFS-
|
«Масса» правого датчика лобового столкновения
|
|
39
|
GRN
*1
|
RFS+
|
Источник питания правого датчика лобового столкновения
|
|
*1:
|
В данной таблице цвета проводов могут отличаться.
|
|
*2:
|
Модель KG
|
|
*3:
|
Модель КЕ
|
|
*4:
|
Модели KE и KG
|
