    • Система PGM-FI


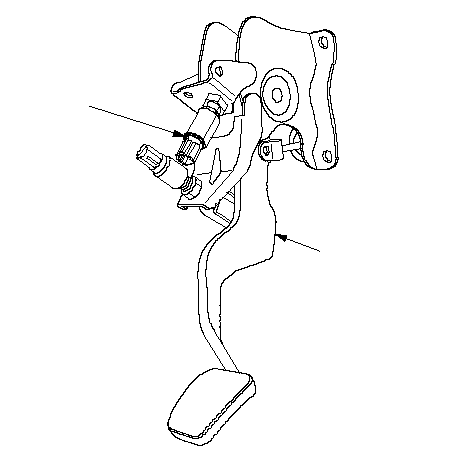

    Датчик А положения педали сцепления (модели KE, KG (МКП))

    Датчик А положения педали сцепления посылает сигналы в компьютер ЕСМ, когда педаль сцепления нажата. Когда датчик А положения педали сцепления (SIL) включен (ON), блок ECM включает индикатор переключения (SIL) через сеть F-CAN.

    ДАТЧИК А
    ПОЛОЖЕНИЯ
    ПЕДАЛИ СЦЕПЛЕНИЯ

    ПЕДАЛЬ
    СЦЕПЛЕНИЯ

    }

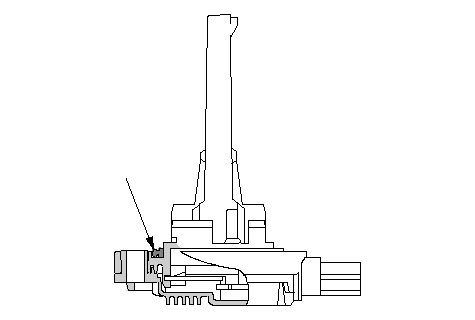

    Датчик уровня масла в двигателе (модели KE, KG)

    Данный датчик определяет уровень моторного масла.

    УПЛОТНИТЕЛЬНОЕ
    КОЛЬЦО

    }

    Датчик частоты вращения коленчатого вала

    Этот датчик определяет частоту вращения промежуточного вала.

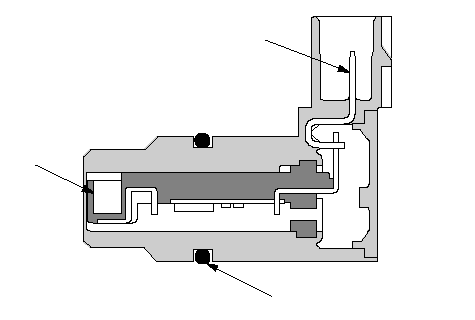

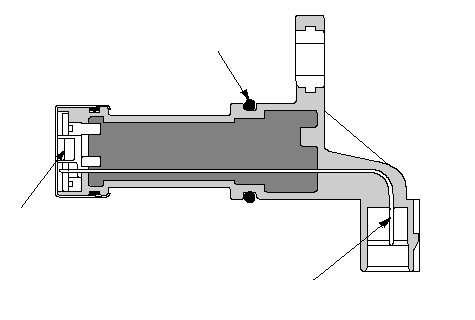

    МКП, система i-SHIFT (модели KE, KG)

    КОНТАКТ

    УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

    МАГНИТ

    }
    АКП

    МАГНИТ

    УПЛОТНИТЕЛЬНОЕ
    КОЛЬЦО

    КОНТАКТ

    }
