Функция самодиагностики

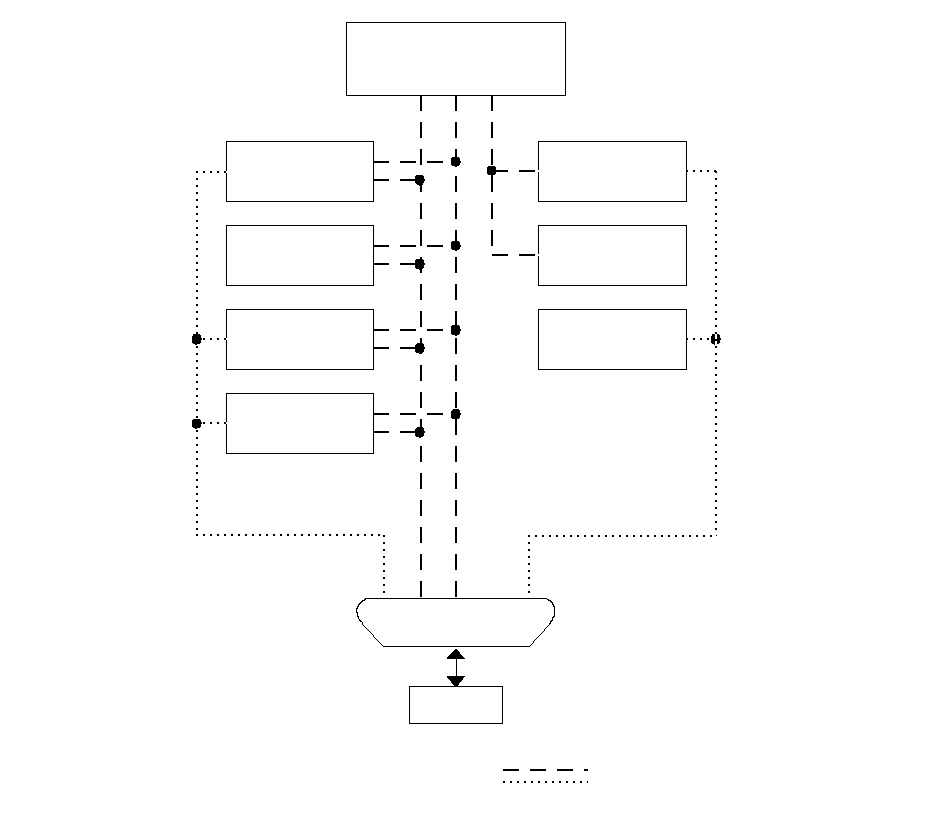

При присоединении HDS (диагностической системы Honda) к разъему информационной связи (DLC), система HDS может восстановить и классифицировать результаты диагностики каждого ECU (электронного блока управления). Линия диагностики, называемая K-LINE, отличается от линий CAN и соединена со всеми блоками ECU, связанными линией CAN. Блок MICU является передаточным пунктом между системой HDS и сетью B-CAN, связанной с блоками ECU, и пересылает результаты диагностики B-CAN системе HDS.

ИММОБИЛАЙЗЕР-БЛОК
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

: Линия CAN

: Другая линия связи

HDS

РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ (DLC)

MICU

АУДИОСИСТЕМА

БЛОК SRS

Блок ECM/PCM

БЛОК УПРАВЛЕНИЯ EPS

БЛОК УПРАВЛЕНИЯ-
МОДУЛЯТОРА ABS

(K-LINE)

CANH

CANL

Сеть B-CAN

F-CAN (500 кБт/с)

B-CAN (33,33 кБт/с)

(K-LINE)

МОДУЛЬ УПРАВЛЕНИЯ
ПАНЕЛЬЮ ПРИБОРОВ

}
