Система блокировки заднего хода

Система блокировки заднего хода препятствует случайному переключению с 5-й передачи на передачу заднего хода.

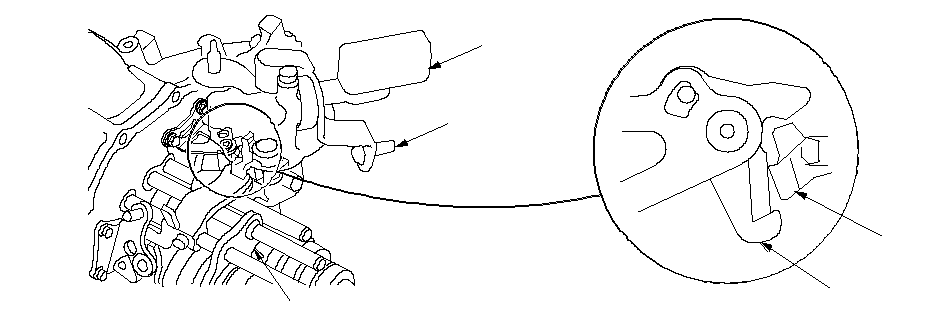

ТЯГА
ПЕРЕКЛЮЧЕНИЯ

КУЛАЧОК БЛОКИРОВКИ ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ВИЛКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

РЫЧАГ ВЫБОРА

}

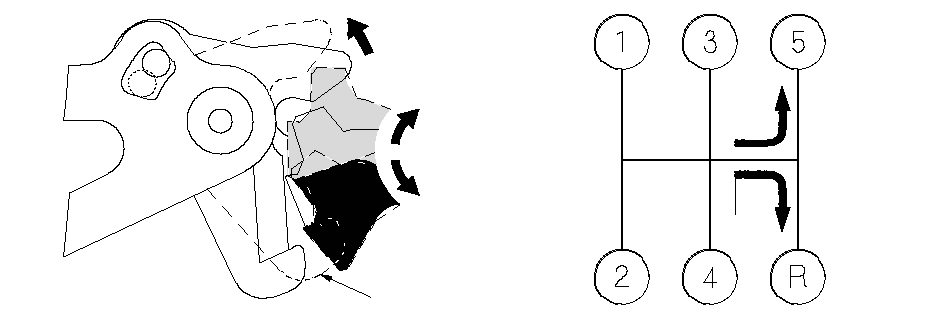

Переключение на 5-ую передачу или передачу заднего хода.

При переключении на 5-ю передачу рычаг нажимает кулачок блокировки включения передачи заднего хода.

При переключении из нейтрали на передачу заднего хода рычаг и кулачок блокировки не задействуются и переключение становится возможным.

КУЛАЧОК БЛОКИРОВКИ
ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА

Положение передачи заднего хода

5-ая Позиция

}

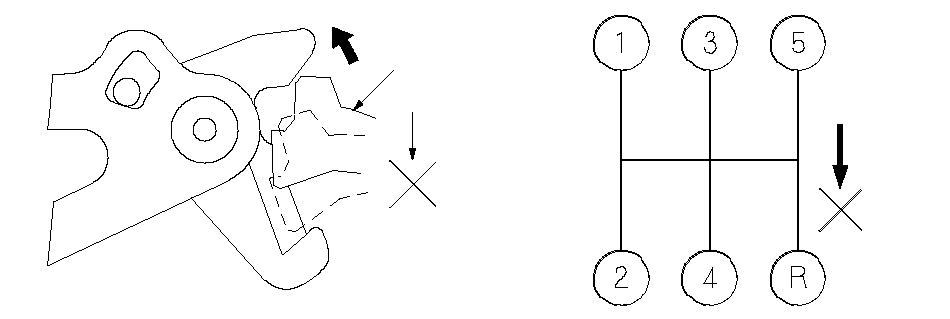

Переключение с 5-й передачи на передачу заднего хода.

При переключении с 5-й передачи на задний ход прорезь на кулачке блокировки ограничивает движение рычага переключения передач, поэтому переключиться можно только на нейтраль.

Это предотвращает случайное переключение с 5-й передачи на задний ход.

При переключении на нейтраль рычаг возвращает кулачок блокировки в срединное положение.

Блокировка заднего хода

Переключение с 5-й передачи на
передачу заднего хода

}
