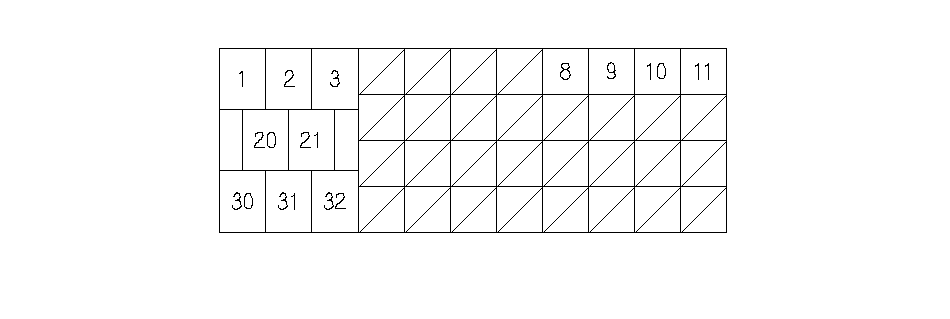

Входы и выходы блока TCM на разъеме В (42P)
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
|---|---|---|---|
|
1
|
GRY
|
SG1
|
Цепь "массы" для датчика переключения передачи
|
|
2
|
BRN
|
SG2
|
Цепь "массы" для цепи датчика выбора передач
|
|
3
|
WHT
|
Питание датчика выбора (Select Sensor Supply)
|
Определяет сигнал датчика выбора
|
|
8
|
PUR
|
Направление датчика переключения (Shift Sensor Direction)
|
Определяет сигнал направления переключения
|
|
9
|
PNK
|
Импульсы датчика переключения (Shift Sensor Pulses)
|
Определяет сигнал импульсов переключения
|
|
10
|
LT GRN
|
Направление датчика выбора (Select Sensor Direction)
|
Определяет сигнал направления выбора
|
|
11
|
ORN
|
Импульсы датчика выбора (Select Sensor Pulses)
|
Определяет сигнал импульсов выбора
|
|
20
|
YEL
|
Питание датчика переключения (Shift Sensor Supply)
|
Определяет сигнал датчика переключения
|
|
21
|
GRN
|
Электродвигатель (+) выбора (Select Motor +)
|
Определяет сигнал электродвигателя (+) выбора
|
|
30
|
RED
|
Электродвигатель (+) переключения (Shift Motor +)
|
Определяет сигнал электродвигателя (+) переключения
|
|
31
|
BLU
|
Электродвигатель (-) переключения (Shift Motor -)
|
Определяет сигнал электродвигателя (-) переключения
|
|
32
|
LT BLU
|
Электродвигатель (-) выбора (Select Motor -)
|
Определяет сигнал электродвигателя (-) выбора
|
