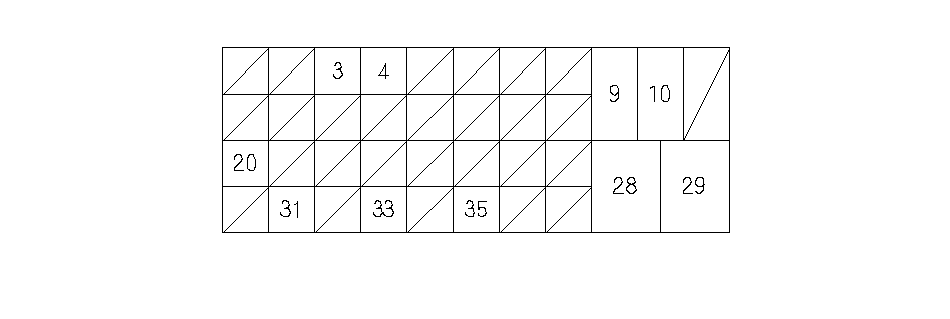

Входы и выходы TCM на разъеме А (37P)
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
|---|---|---|---|
|
3
|
BRN
|
VSSAMT
|
Определяет сигнал датчика скорости автомобиля.
|
|
4
|
YEL
|
STS (сигнал датчика стартера)
|
Определяет сигнал датчика стартера
|
|
9
|
LT GRN
|
IG1 (СИГНАЛ ЗАЖИГАНИЯ)
|
Определяет сигнал зажигания
|
|
10
|
BLU
|
STEN (СТАРТЕР РАЗБЛОКИРОВАН)
|
Определяет сигнал разблокировки стартера
|
|
20
|
PNK
|
WEN (СИГНАЛ, ПОЗВОЛЯЮЩИЙ ЗАПИСЫВАТЬ)
|
Определяет сигнал, позволяющий записывать данные
|
|
28
|
WHT
|
VBU
|
Источник питания для цепи TCU
|
|
29
|
BLK
|
PG ("Масса" силового кабеля)
|
Заземление цепи для цепи TCU
|
|
31
|
WHT
|
CANL (НИЗКИЙ УРОВЕНЬ КОММУНИКАЦИОННОГО СИГНАЛА ЦЕПИ CAN)
|
Посылает сигнал связи
|
|
33
|
RED
|
CANLН (НИЗКИЙ УРОВЕНЬ КОММУНИКАЦИОННОГО СИГНАЛА ЦЕПИ CAN)
|
Посылает сигнал связи
|
|
35
|
GRN
|
BKAND
|
Определяет тормозной сигнал
|
