Исполнительный элемент изменения передачи трансмиссии (электродвигатель исполнительного элемента выбора передачи)

Назначение

Исполнительный элемент выбора передач соединен с рычагом выбора механической трансмиссии; и состоит из отдела электродвигателя, отдела шестерен и тяги переключения. Это заменяет работу троса рычага выбора в обычной механической трансмиссии.

По сигналам управления из блока ТСМ работает электродвигатель, и, толкая тягу переключения, посредством механизма шестерен, работает рычаг выбора передач трансмиссии. В этой точке датчик положения определяет положение рычага выбора передач трансмиссии.

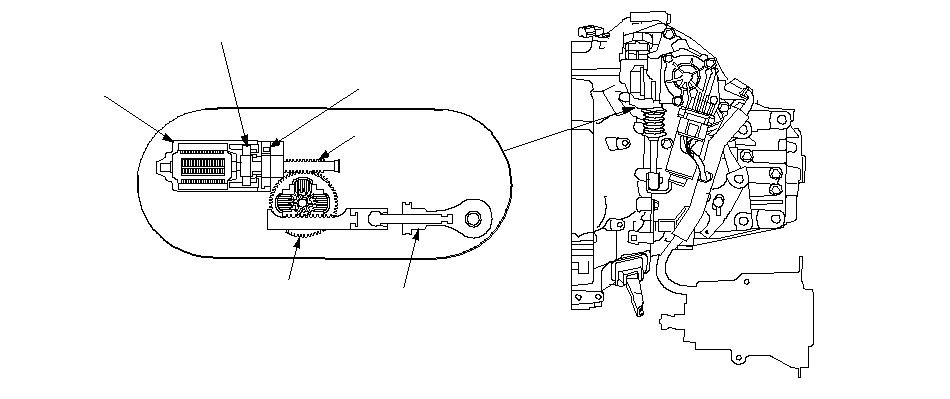

ЧЕРВЯЧНАЯ ШЕСТЕРНЯ

ЗУБЧАТАЯ РЕЙКА

ЩЕТКИ

ЭЛЕКТРОДВИГАТЕЛЬ
ИСПОЛНИТЕЛЬНОГО ЭЛЕМЕНТА
ВЫБОРА ПЕРЕДАЧИ

ТЯГА ИСПОЛНИТЕЛЬНОГО
ЭЛЕМЕНТА ВЫБОРА ПЕРЕДАЧИ

ДАТЧИК НАПРАВЛЕНИЯ
ВРАЩЕНИЯ/ ИМПУЛЬСА ВРАЩЕНИЯ
ЭЛЕКТРОДВИГАТЕЛЯ
ИСПОЛНИТЕЛЬНОГО ЭЛЕМЕНТА ВЫБОРА
ПЕРЕДАЧ

}

Принцип действия

Скорость по ТСМ и порядку крутящего момента
→ Электрический ток

Генерируя вращательную скорость
и крутящий момент

Электродвигатель:

Снижение
вращательной скорости

Червячная шестерня и колесо:

Датчик вращения по эффекту холла
→ определение хода выбора

Отклики

Зубчатая рейка: Преобразование в
линейное движение

Плечо выбора передачи трансмиссии

Работа изменения передачи

Соединение тяги исполнительного
элемента выбора передачи

}
