Модуль управления переключением передач и рычажковое переключение передач

Назначение

Модуль управления переключением передач, блок ТСМ и комбинированный счетчик взаимодействуют через линию F-CAN.

Модуль управления переключением передач оснащен магнитом и датчиком положения рычага переключения, который определяет управление водителя рычагом; модуль управления переключением передач посылает сигнал положения рычага в блок ТСМ. Блок ТСМ посылает информацию о переключении передачи в комбинированный счетчик.

Рычажковый переключатель передач на рулевом колесе имеет такие же функции ‘‘+'' и ‘‘-'', как модуль управления переключением передач, и рабочие сигналы проходят через модуль управления переключением передач в блок ТСМ.

Модуль управления переключением передач имеет стопорный механизм, который обеспечивает плавное ощущение при работе рычага переключения передач.

Положение рычага переключения удерживается в ‘‘N'', ‘‘R'' или Движение, и при выборе ‘‘+'', ‘‘-'' или ‘‘A/M'' оно переходит в положение движения.

F-CAN (Быстрая мультиплексная сеть)

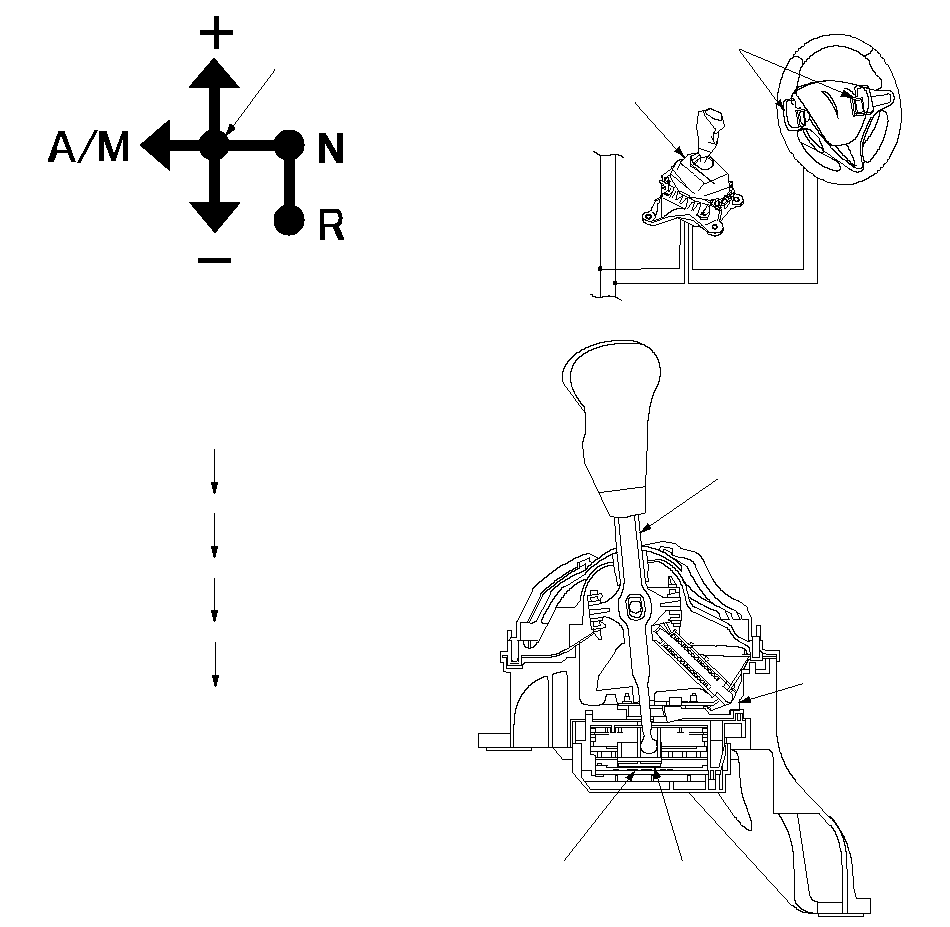

Схема переключения

Положение движения

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

Принцип действия

Выходит как сигнал CAN

МОДУЛЬ УПРАВЛЕНИЯ
ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧ

Водитель управляет рычагом переключения передач

Магнит под рычагом двигается

Определяет положение магнита датчиком положения рычага

Оценивает положение CPU внутри модуля управления переключением передач

РЫЧАЖОК ПЕРЕКЛЮЧЕНИЯ

ФИКСАТОР
ПЕРЕКЛЮЧЕНИЯ/ВЫБОРА

МАГНИТ

ДАТЧИК ПОЛОЖЕНИЯ
РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

}
