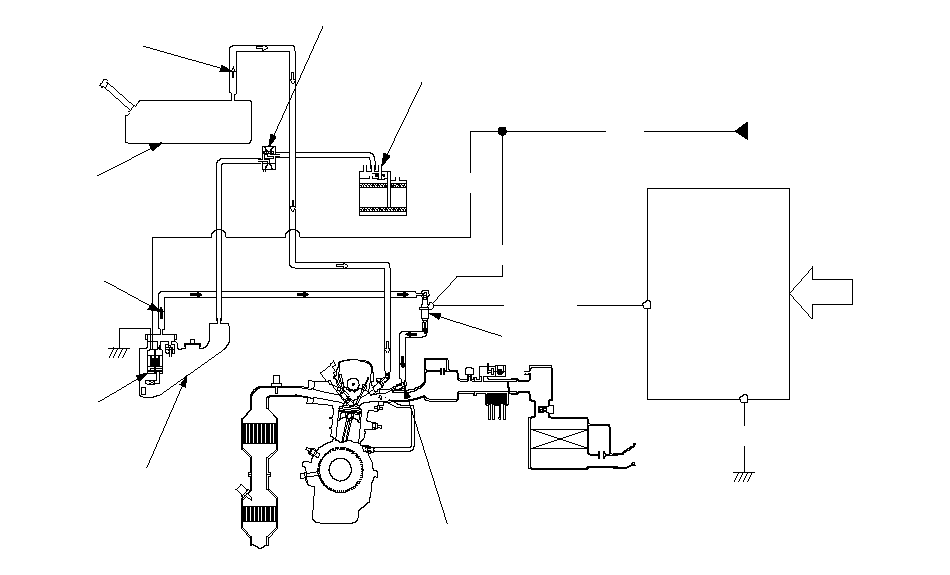

Дополнительная система питания топливом включает в себя дополнительный топливный насос, дополнительный топливный бак, дополнительный топливопровод, дополнительный электромагнит, дополнительный топливопровод, топливную форсунку, двухсторонний клапан EVAP, бачок EVAP и блок ECM/PCM.
При запуске двигателя в условиях низких температур электромагнит системы впрыскивает топливо во впускной коллектор. При включении зажигания в положение ON (II), включается дополнительный насос для предотвращения загрязнения и загустения топлива.
ДВУХХОДОВОЙ КЛАПАН БАЧКА АБСОРБЕРА EVAP
БАЧОК АБСОРБЕРА
EVAP
ГЛАВНАЯ СИСТЕМА ПОДАЧИ ТОПЛИВА
ТОПЛИВНЫЙ БАК
(ОСНОВНОЙ)
БЕНЗИН
НАСОС
ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ
ТОПЛИВА
ТОПЛИВНЫЙ БАК
ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ
ТОПЛИВА
ТОПЛИВНАЯ ФОРСУНКА
ЭЛЕКТРОМАГНИТ
ДОПОЛНИТЕЛЬНОЙ
СИСТЕМЫ ПИТАНИЯ
ЕСМ/
PCM
От РЕЛЕ
ДОПОЛНИТЕЛЬНОГО
ТОПЛИВНОГО НАСОСА
РАЗЛИЧНЫЕ
ДАТЧИКИ
BLK
YEL
YEL/BLK
YEL
BLK/RED
}

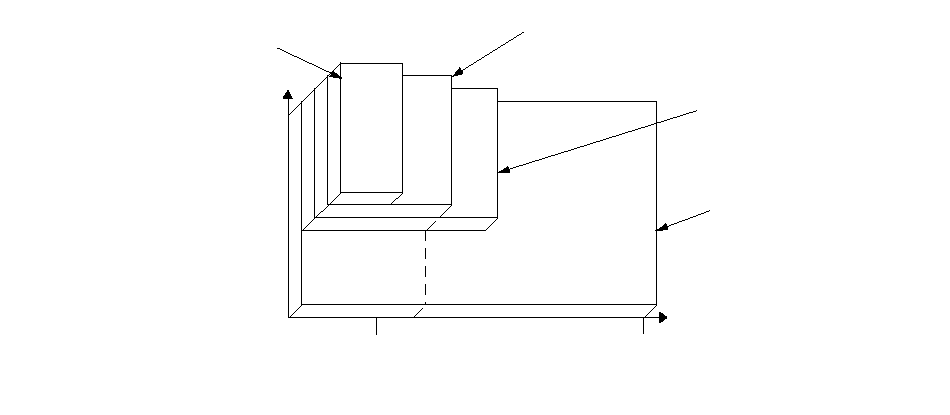

Высокая
0 °C
ЭЛЕКТРОМАГНИТ ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ ПОДАЧИ ТОПЛИВА и
НАСОС ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ ПОДАЧИ ТОПЛИВА ВКЛЮЧЕНЫ
(для холостого хода)
ЭЛЕКТРОМАГНИТ ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ ТОПЛИВА И
ВКЛЮЧЕНИЯ НАСОСА
ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ ТОПЛИВА
(для предотвращения защемления
и загрязнения топлива)
СОРТ ТОПЛИВА
(уровень содержания спирта)
Низкий
Высокая
ЭЛЕКТРОМАГНИТ ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ ПОДАЧИ ТОПЛИВА и
НАСОС ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ ПОДАЧИ ТОПЛИВА ВКЛЮЧЕНЫ
(для запуска двигателя)
ЭЛЕКТРОМАГНИТ ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ ТОПЛИВА и
НАСОС ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ
ПОДАЧИ ТОПЛИВА ВКЛЮЧЕНЫ
(для ускорения)
ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
}

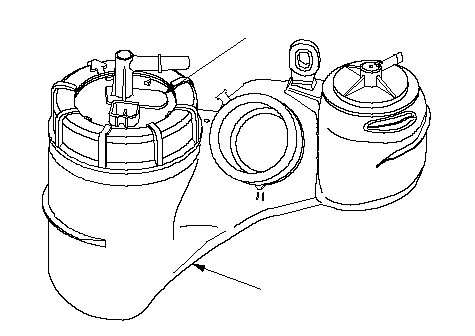

Дополнительный топливный бак
Дополнительный топливный бак расположен в правом переднем крыле.
НАСОС ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ ПОДАЧИ ТОПЛИВА
ТОПЛИВНЫЙ БАК ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ
ПОДАЧИ ТОПЛИВА
}
Дополнительный топливный насос
Дополнительный топливный насос расположен дополнительном топливном баке.
РЕГУЛЯТОР
ДАВЛЕНИЯ
ТОПЛИВА
ТОПЛИВНЫЙ НАСОС
ДАТЧИК ИЗМЕРИТЕЛЬНОГО ПРИБОРА
}

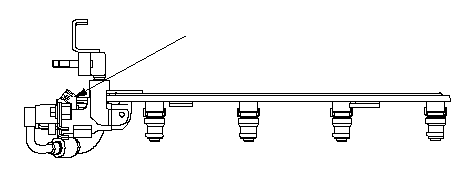

Электромагнит дополнительной системы питания
При холодном двигателе электромагнит системы впрыскивает топливо во впускной коллектор.
ЭЛЕКТРОМАГНИТ ВСПОМОГАТЕЛЬНОЙ
СИСТЕМЫ ПОДАЧИ ТОПЛИВА
}
Блок индикатора уровня топлива
Указатель уровня топлива преобразует сигнал дополнительного топливного насоса и передает его на модуль управления приборами.

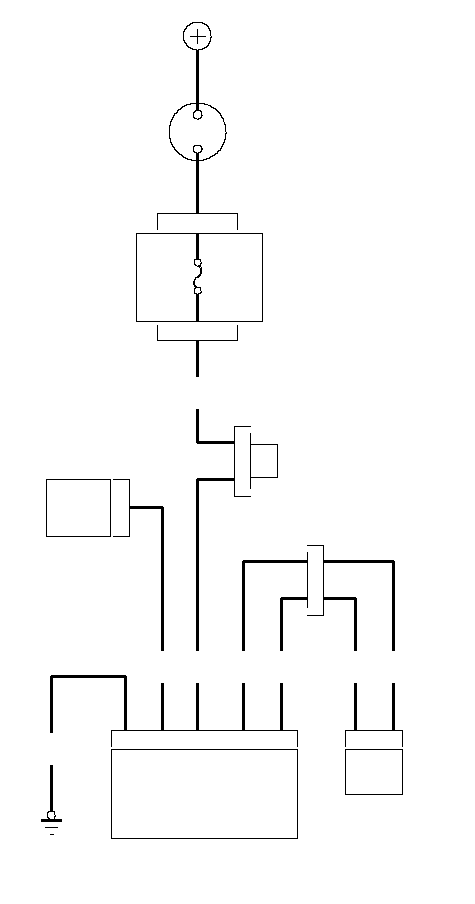

Электрическая схема
ДАТЧИК
ИЗМЕРИТЕЛЬНОГО
ПРИБОРА
IG1
+B
ЗАМОК
ЗАЖИГАНИЯ
АККУМУЛЯТОРНАЯ БАТАРЕЯ
№ 22
METER
(7,5 A)
W1
БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ
Q8
8
7
LT BLU
12Р СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ
МОДУЛЬ
УПРАВЛЕНИЯ
ПРИБОРАМИ
15
4
3
3
1
3
4
1
2
5
ORN
LT BLU
BLU
YEL
RED
BLU
BLK
БЛОК ИНДИКАТОРА УРОВНЯ
ТОПЛИВА
G502
4-КОНТАКТНЫЙ РАЗЪЕМ
}
