Фрикционы и шестерни

В 5-ступенчатой автоматической трансмиссии для включения передач используются фрикционы с гидравлическим управлением. При подаче давления в бустер фрикциона, его поршень перемещается. Он сжимает фрикционные диски и металлические пластины, что предотвращает их взаимопроскальзывание. Мощность передается через пакет дисков фрикциона на шестерню, расположенную с ним на одной ступице. Таким же образом, когда гидравлическое давление в бустере падает, поршень освобождает фрикционные диски и металлические пластины, и они начинают свободно проскальзывать друг относительно друга. Это позволяет шестерне свободно вращаться на валу, не передавая момента.

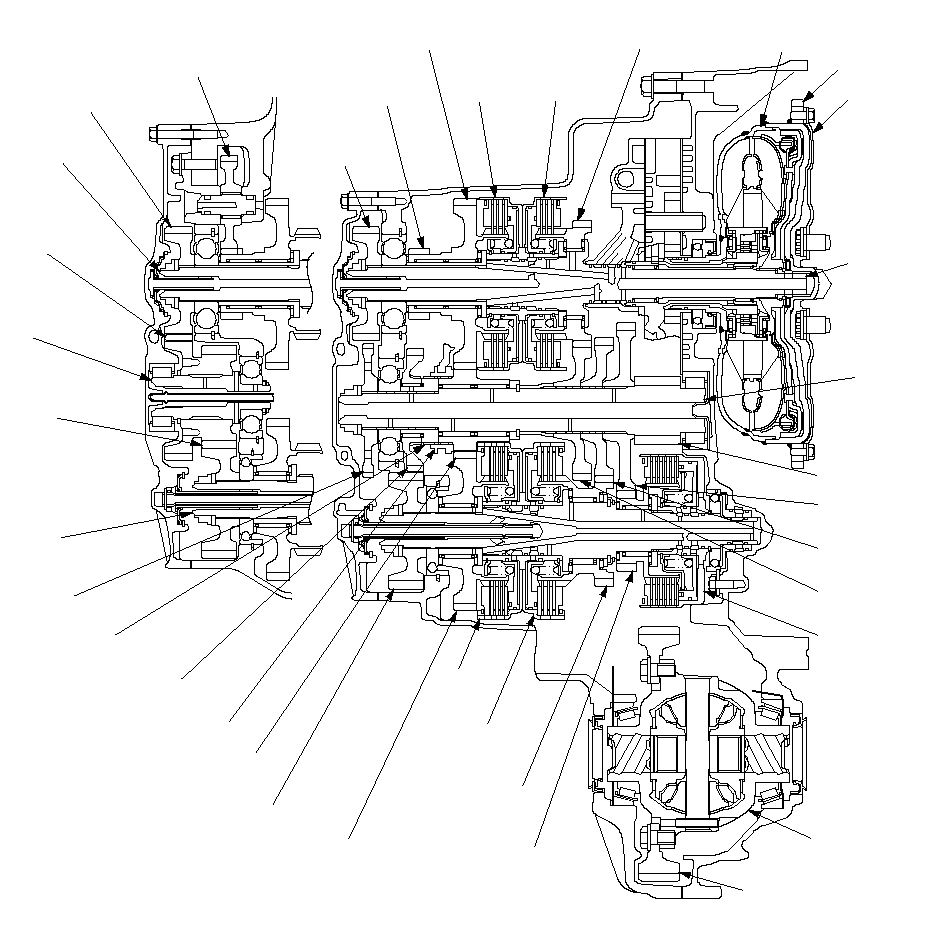

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ЗАДНЕГО ХОДА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ПЕРВИЧНЫЙ ВАЛ

ВАЛ
ПОМЕЖУТОЧНОЙ ШЕСТЕРНИ
ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ

ВАЛ
ПАРАЗИТНОЙ
ШЕСТЕРНИ

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ВТОРИЧНЫЙ
ВАЛ

ПАРКОВОЧНАЯ ШЕСТЕРНЯ

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ФРИКЦИОН ВКЛЮЧЕНИЯ 1-ОЙ
ПЕРЕДАЧИ

ВЕДУЩАЯ ШЕСТЕРНЯ
ГЛАВНОЙ ПЕРЕДАЧИ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПЕРВИЧНЫЙ ВАЛ

ЗУБЧАТЫЙ ВЕНЕЦ

СТУПИЦА СЕЛЕКТОРА
ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ШЕСТЕРНЯ 4-ОЙ-5-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА
ПРОМЕЖУТОЧНОГО ВАЛА

СЕЛЕКТОР ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ФИКЦИОН
ВКЛЮЧЕНИЯ
4-ОЙ ПЕРЕДАЧИ

УЗЕЛ
ДИФФЕРЕНЦИАЛА

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ВЕДУЩИЙ
ДИСК

ГИДРОТРАНСФОРМАТОР

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

ФРИКЦИОН
ВКЛЮЧЕНИЯ 3-ЕЙ
ПЕРЕДАЧИ

ШЕСТЕРНЯ 5-ОЙ ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

ШЕСТЕРНЯ ПЕРЕДАЧИ
ЗАДНЕГО ХОДА
ПЕРВИЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО
ВАЛА

ШЕСТЕРНЯ 4-ОЙ
ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ
2-ОЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ 1-ОЙ
ПЕРЕДАЧИ
ВТОРИЧНОГО
ВАЛА

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ФРИКЦИОН
ВКЛЮЧЕНИЯ
5-Й ПЕРЕДАЧИ

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

}
