Поток мощности (Продолжение)

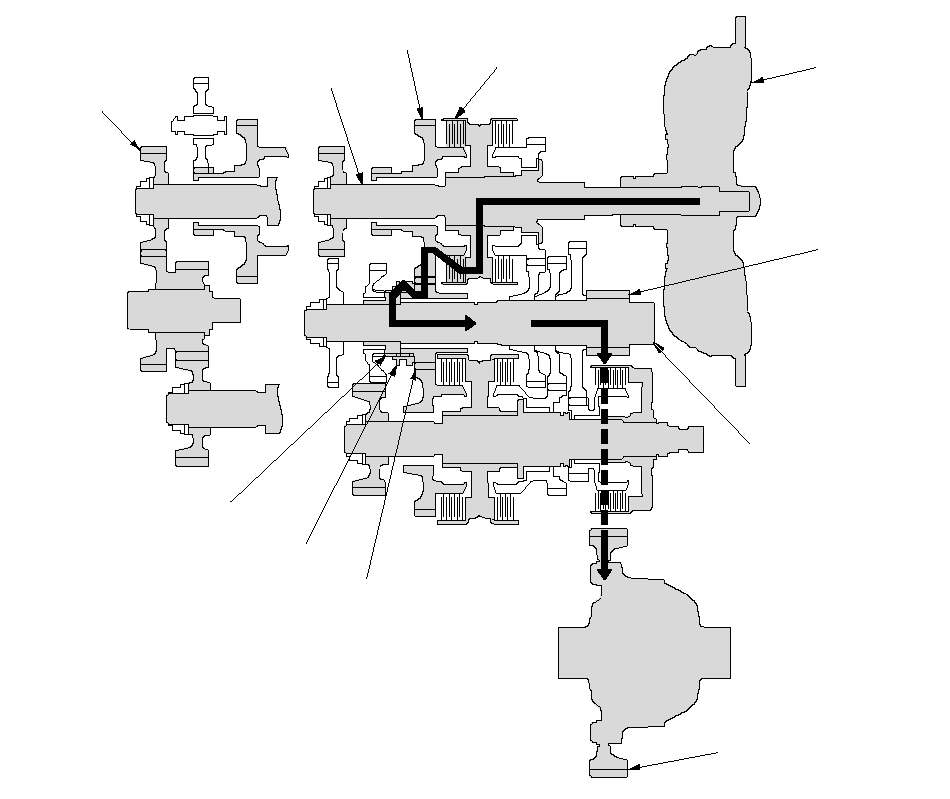

На 5-ой передаче

Когда рычаг переключения переводится в положения движения вперед, D, D3, S, 2 и 1, гидравлическое давление воздействует на сервоклапан для включения селектора заднего хода в зацепление с шестернями 4-й и 5-й передач промежуточного вала и ступицей селектора заднего хода.
Давление жидкости воздействует на поршень фрикциона включения 5-ой передачи, обеспечивая блокировку шестерни 5-ой передачи на первичном валу.
Шестерня 5-ой передачи первичного вала приводит во вращение шестерню 4-ой-5-ой передачи промежуточного вала.
Шестерня 4-ой-5-ой передачи промежуточного вала приводит его во вращение через муфту механизма включения передачи заднего хода, который приводит во вращение ступицу селектора передачи заднего хода.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ПЕРВИЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ГИДРОТРАНСФОРМАТОР

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

СТУПИЦА
СЕЛЕКТОРА ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ШЕСТЕРНЯ 4-ОЙ-5-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

СЕЛЕКТОР ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ФРИКЦИОН 5-ОЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ 5-ОЙ ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

}

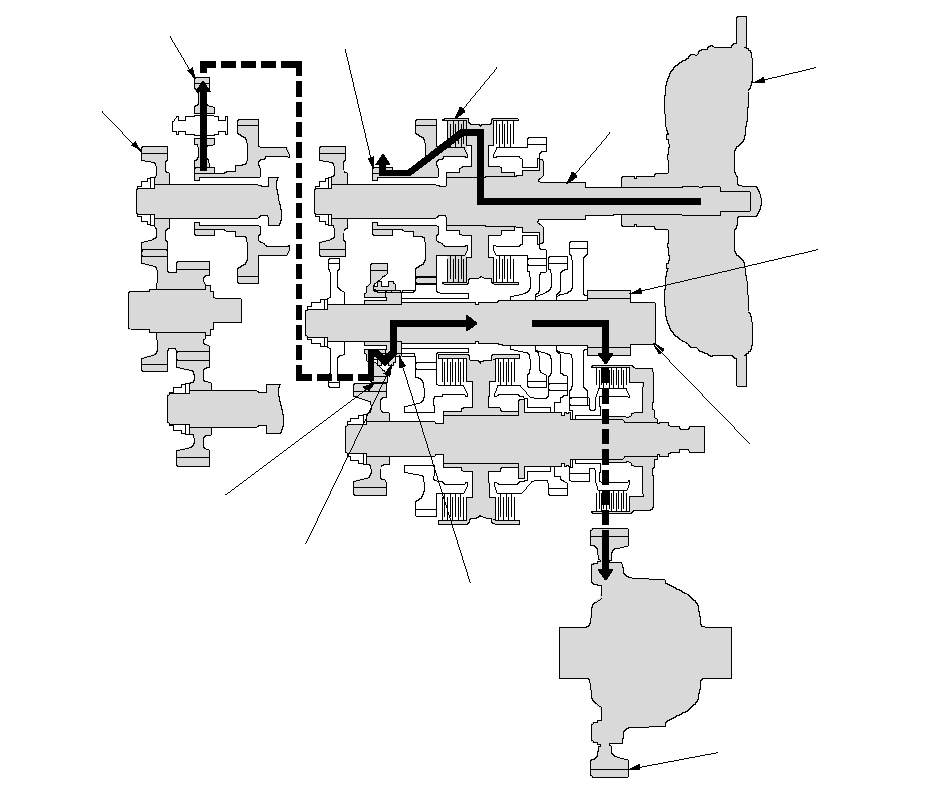

Положение R

Когда рычаг переключения в положении R, гидравлическое давление воздействует на сервоклапан для включения селектора заднего хода в зацепление с шестерней передачи заднего хода промежуточного вала и ступицей селектора заднего хода.
Давление жидкости воздействует на поршень фрикциона включения 5-ой передачи, обеспечивая блокировку шестерни передачи заднего хода на первичном валу.
Шестерня передачи заднего хода первичного вала приводит во вращение шестерню передачи заднего хода промежуточного вала через паразитную шестерню передачи заднего хода.
Направление вращения шестерни передачи заднего хода промежуточного вала меняется на противоположное паразитной шестерней передачи заднего хода.
Шестерня передачи заднего хода промежуточного вала приводит его во вращение через муфту механизма включения передачи заднего хода.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.
