Поток мощности (Продолжение)

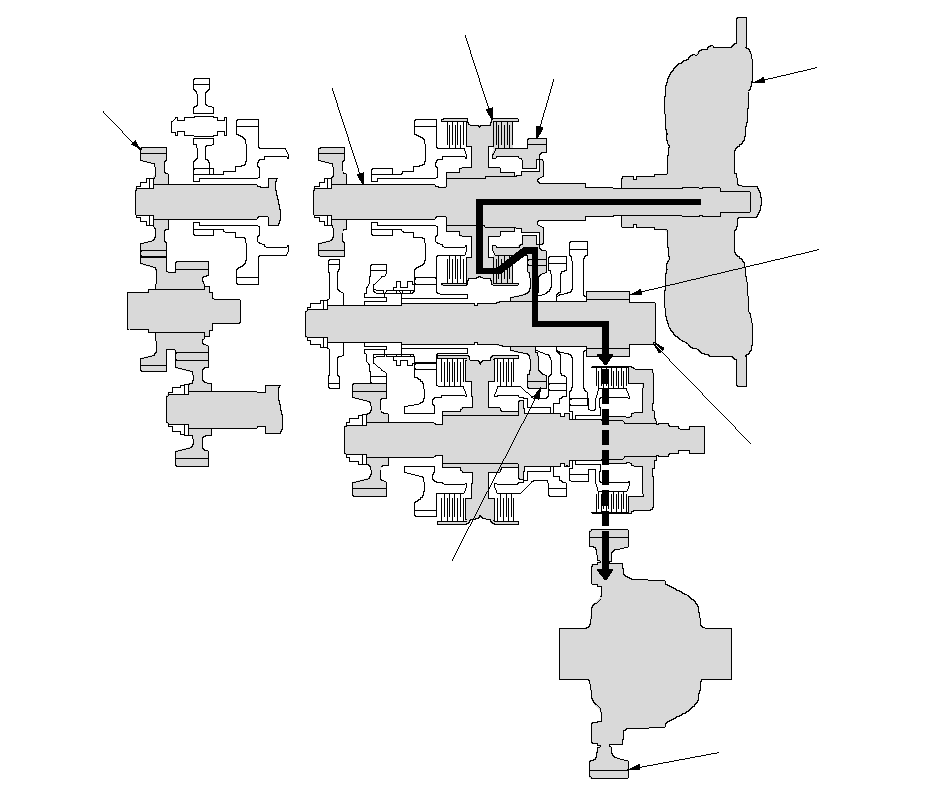

на 3-й передаче

Давление жидкости воздействует на поршень фрикциона включения 3-ей передачи, обеспечивая блокировку шестерни 3-ей передачи на первичном валу.
Шестерня 3-ей передачи первичного вала приводит во вращение шестерню 3-ей передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ПЕРВИЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ГИДРОТРАНСФОРМАТОР

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ 3-ЕЙ ПЕРЕДАЧИ

}

На 4-й передаче

Рабочая жидкость под давлением подается в бустер фрикциона включения 4-ой передачи. Фрикцион включения 4-ой передачи блокирует на вторичном валу шестерню 4-ой передачи.
Паразитная шестерня первичного вала приводит во вращение вторичный вал через паразитные шестерни вала паразитной шестерни и паразитной шестерни вторичного вала.
Шестерня 4-ой передачи вторичного вала приводит во вращение шестерню 4-ой-5-ой передачи промежуточного вала.
Шестерня 4-ой-5-ой передачи промежуточного вала приводит его во вращение через муфту механизма включения передачи заднего хода, который приводит во вращение ступицу селектора передачи заднего хода.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ПЕРВИЧНЫЙ ВАЛ

ШЕСТЕРНЯ 4-ОЙ-5-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ 4-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ 4-ОЙ ПЕРЕДАЧИ

СТУПИЦА СЕЛЕКТОРА
ПЕРЕДАЧИ ЗАДНЕГО ХОДА

СЕЛЕКТОР
ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ВТОРИЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ГИДРОТРАНСФОРМАТОР

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ВАЛ
ПОМЕЖУТОЧНОЙ ШЕСТЕРНИ
ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

}
