Поток мощности (Продолжение)

Положения D, D3 и S

В положениях D, D3 и S оптимальная передача выбирается автоматически из 1-й, 2-й, 3-й, 4-й и 5-й при положении D; из 1-й, 2-й и 3-й в положении D3; из 1-й, 2-й, 3-й и 4-й в положении S в режиме автоматического переключения в соответствии с условиями, такими как соотношение между степенью открытия дроссельной заслонки (нагрузка на двигатель) и скоростью автомобиля.

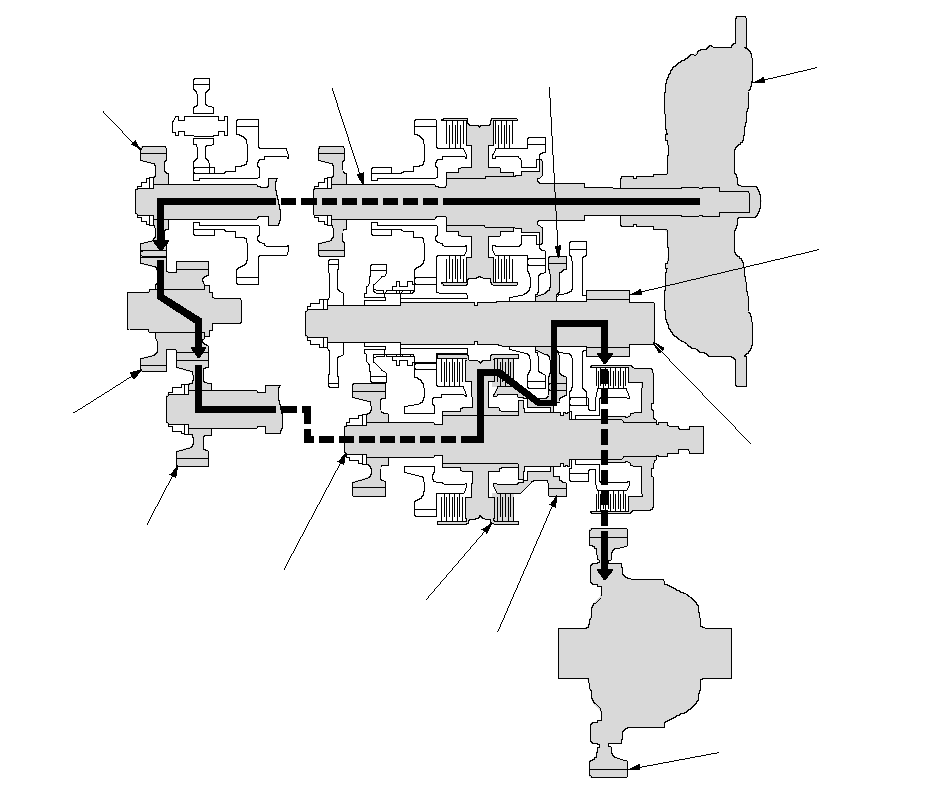

На 1-й передаче в положении 1

Рабочая жидкость под давлением подается в бустер фрикциона включения 1-ой передачи. Фрикцион включения 1-ой передачи блокирует на вторичном валу шестерню 1-ой передачи.
Паразитная шестерня первичного вала приводит во вращение вторичный вал через паразитные шестерни вала паразитной шестерни и паразитной шестерни вторичного вала.
Шестерня 1-ой передачи вторичного вала приводит во вращение шестерню 1-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ПЕРВИЧНЫЙ ВАЛ

ВТОРИЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ГИДРОТРАНСФОРМАТОР

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ВАЛ
ПОМЕЖУТОЧНОЙ ШЕСТЕРНИ
ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО
ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ 1-ОЙ ПЕРЕДАЧИ

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

}

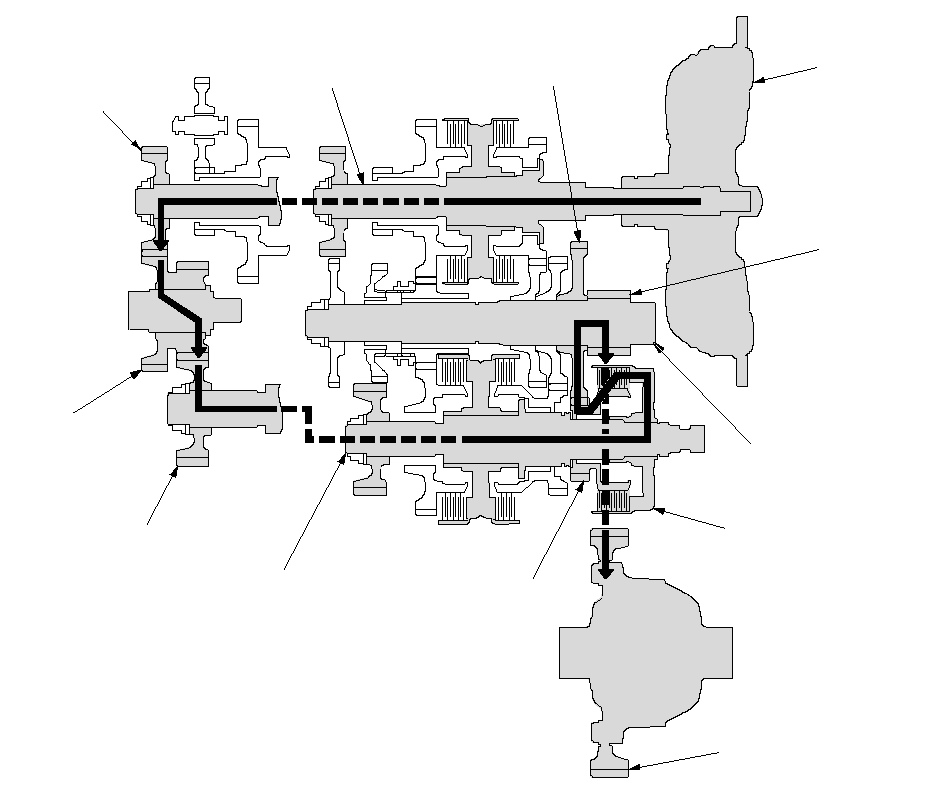

На 2-й передаче в режиме 2

Рабочая жидкость под давлением подается в бустер фрикциона включения 2-ой передачи. Фрикцион включения 2-ой передачи блокирует на вторичном валу шестерню 2-ой передачи.
Паразитная шестерня первичного вала приводит во вращение вторичный вал через паразитные шестерни вала паразитной шестерни и паразитной шестерни вторичного вала.
Шестерня 2-ой передачи вторичного вала приводит во вращение шестерню 2-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ПЕРВИЧНЫЙ ВАЛ

ВТОРИЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ГИДРОТРАНСФОРМАТОР

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ВАЛ
ПОМЕЖУТОЧНОЙ ШЕСТЕРНИ
ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ 2-ОЙ ПЕРЕДАЧИ

}
