Поток мощности

Положение Р

Давление жидкости не подается к фрикционам. Мощность не передается на промежуточный вал. Промежуточный вал заблокирован собачкой блокировки, блокируя парковочную шестерню.

Положение N

Мощность от двигателя через гидротрансформатор передается на паразитную шестерню первичного вала, паразитную шестерню вала паразитной шестерни и паразитную шестерню вторичного вала, но давление не подается на фрикционы. Мощность не передается на промежуточный вал. В этом положении положение селектора заднего хода отличается в зависимости от того, перемещается ли рычаг переключения из положения D или R:

При перемещении рычага из положения D, селектор заднего хода включает шестерни 4-й и 5-й передачи промежуточного вала и ступицу селектора заднего хода, а шестерни 4-й и 5-й передач входят в зацепление с промежуточным валом.
При перемещении рычага из положения R, селектор заднего хода входит в зацепление шестерней заднего хода промежуточного вала и ступицей селектора заднего хода, а шестерня заднего хода входит в зацепление с промежуточным валом.

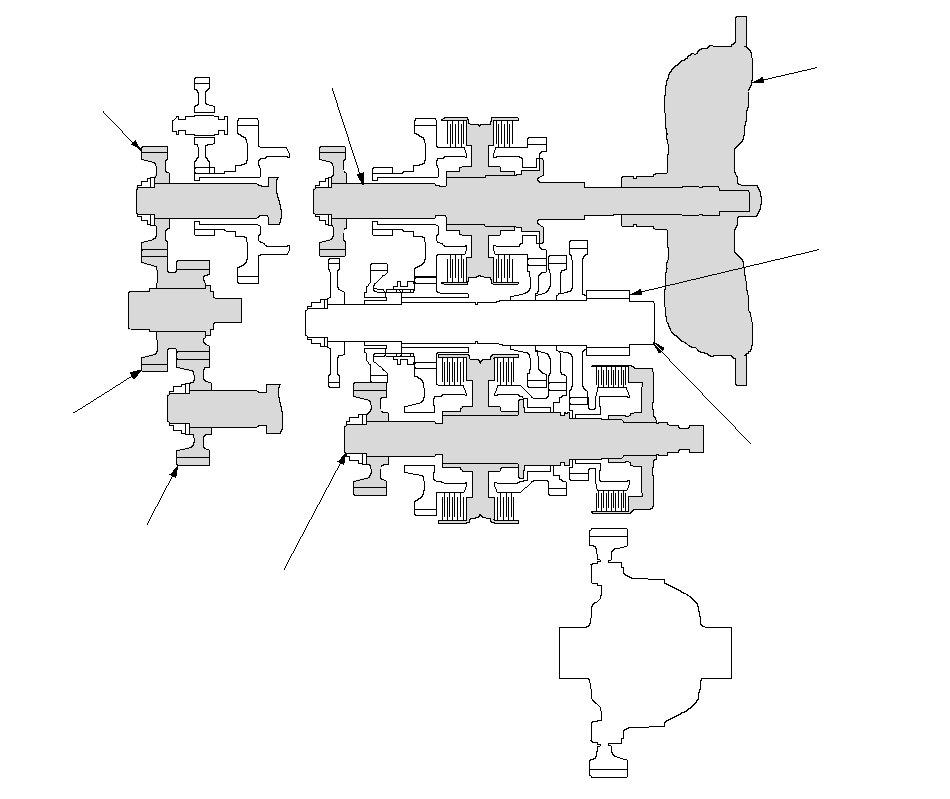

ПЕРВИЧНЫЙ ВАЛ

ВТОРИЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ГИДРОТРАНСФОРМАТОР

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ВАЛ
ПОМЕЖУТОЧНОЙ ШЕСТЕРНИ
ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ

}
