    • Гидравлический поток (Продолжение)


    Положение 1 (семиступенчатая трансмиссия)

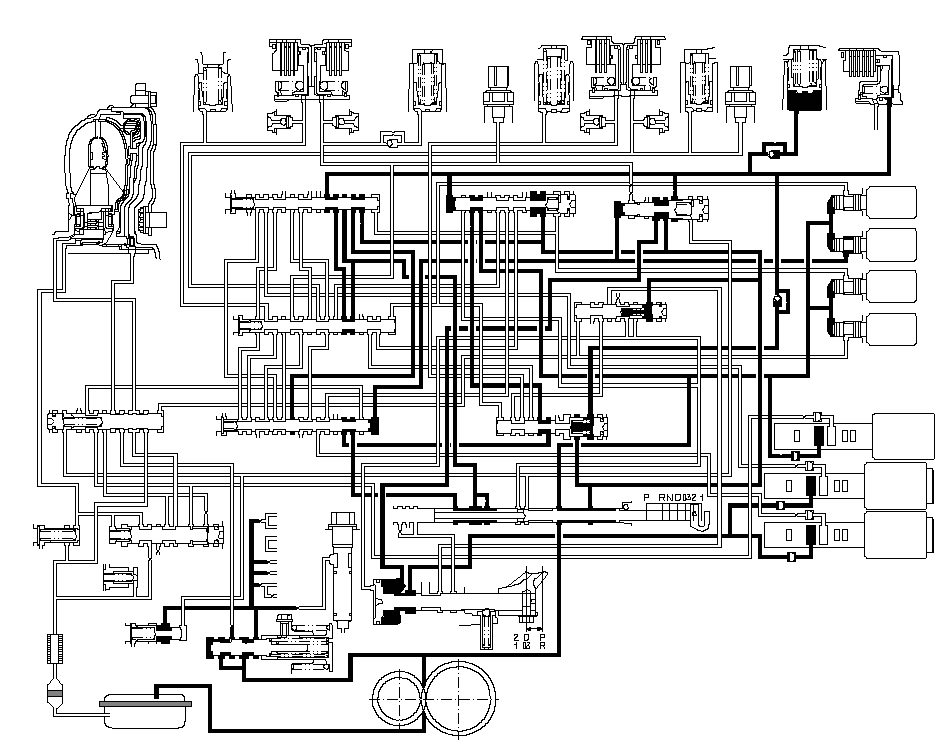

    Блок PCM управляет действием электромагнитных клапанов переключения передач и электромагнитных клапанов управления давлением фрикциона АКП. Положения электромагнитных клапанов переключения передач и клапанов переключения передач следующие:
    • Электромагнитный клапан переключения передач А выключен (OFF), а клапан переключения передач А находится на правой стороне.
    • Электромагнитный клапан переключения передач В включен, а клапан переключения передач В смещен в левую сторону.
    • Электромагнитный клапан переключения передач С выключен, а клапан переключения передач С находится на правой стороне.
    Давление (1) из клапана ручного управления через срезанный клапан В, срезанный клапан А, клапан переключения передач В переходит в давление магистрали (5A) у клапана ручного управления. Давление магистрали (5А) переходит через клапаны переключения передач А и С в давление фрикциона 1-ой передачи (10). Давление (10) воздействует на фрикцион 1-ой передачи и приводит его в действие.
    ПРИМЕЧАНИЕ:
    • При использовании надписи ‘‘лево" или ‘‘право" обозначают направления на гидравлическом контуре.
    • Рисунок иллюстрирует семиступенчатую трансмиссию; пятиступенчатая трансмиссия не имеет положения 1.

    ДАТЧИК
    ДАВЛЕНИЯ
    ЖИДКОСТИ ФРИКЦИОНА
    ВКЛЮЧЕНИЯ
    2-ОЙ ПЕРЕДАЧИ

    КЛАПАН С ПЕРЕКЛЮЧЕНИЯ
    ПЕРЕДАЧ

    НАСОС ATF

    A:OFF

    КЛАПАН
    ПЕРЕКЛЮЧЕНИЯ
    ПЕРЕДАЧ А

    X

    5K

    5AX

    SA

    5J

    5T

    5A

    5B

    5C

    5L

    5G

    5M

    5H

    40

    20

    5E

    30

    X

    5F

    56

    2CX

    5H

    5K

    5B

    4CX

    3CX

    1CX

    10

    5A

    5D

    4

    SC

    10

    1A

    5R

    3

    1

    5C

    5J

    4

    SC

    КЛАПАН
    ОТСЕЧКИ
    В

    1TX

    5TX

    СЕРВО
    КЛАПАН
    УПРАВЛЕНИЯ

    SB

    20

    HX

    10

    4'

    4

    7

    КЛАПАН
    ПЕРЕКЛЮЧЕНИЯ
    ПЕРЕДАЧ D

    3

    3'

    3C

    50X

    SD

    3В

    X

    4

    КЛАПАН
    ОТСЕЧКИ A

    SA

    10

    4

    1A

    1VX

    3C

    5D

    5T

    1B

    5H

    5D

    5L

    SB

    1B

    57

    3BX

    24BX

    5R

    15BX

    1C

    5E

    5F

    5G

    КЛАПАН В ВКЛЮЧЕНИЯ ПЕРЕДАЧ

    КЛАПАН
    БЛОКИРОВКИ
    ПЕРЕКЛЮЧЕНИЯ
    ПЕРЕДАЧ

    LCX

    55'

    94

    91

    SD

    93

    96

    55

    7

    92

    КЛАПАН
    УПРАВЛЕНИЯ
    БЛОКИРОВКОЙ

    90

    X

    93

    ОБРАТНЫЙ
    КЛАПАН
    СИСТЕМЫ
    ОХЛАЖДЕНИЯ

    X

    X

    91

    55

    97

    90

    96

    X

    93

    90

    ОБРАТНЫЙ
    КЛАПАН
    ГИДРО
    ТРАНСФОРМАТОРА

    СЛИВНОЙ КЛАПАН

    X

    X

    95

    7

    99

    КЛАПАН РЕГУЛЯТОРА

    1

    92

    95

    1

    X

    HX

    AX

    HX

    AX

    ПАРАЗИТНЫЙ ВАЛ

    ПЕРВИЧНЫЙ ВАЛ

    ВТОРИЧНЫЙ
    ВАЛ

    ОБРАТНЫЙ КЛАПАН
    СМАЗКИ

    ВТОРИЧНЫЙ
    ВАЛ

    3'

    HX

    3В

    3A

    СЕРВОКЛАПАН

    3A

    3A

    1C

    5A

    3

    7

    1

    4

    X

    РУЧНОЙ КЛАПАН

    ОХЛАДИТЕЛЬ
    ATF

    SD

    1

    SB

    SC

    1

    SA

    X

    ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
    ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ

    X

    X

    X

    B:ON

    C:OFF

    ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
    УПРАВЛЕНИЯ ДАВЛЕНИЕМ БЛОКИРОВКИ
    ГИДРОТРАНСФОРМАТОРА
    АКП

    55

    AX

    1

    H55X

    A

    B

    C

    56

    AX

    4''

    H56X

    57

    AX

    4''

    H57X

    91

    90

    94

    40

    40

    20

    20

    20

    50

    50

    30

    30

    30

    10

    95

    10


    ГИДРОТРАНСФОРМАТОР

    4-Й
    АККУМУЛЯТОР

    ФИКЦИОН ВКЛЮЧЕНИЯ
    4-ОЙ ПЕРЕДАЧИ

    ФРИКЦИОН ВКЛЮЧЕНИЯ
    2-ОЙ ПЕРЕДАЧИ

    2-ОЙ
    АККУМУЛЯТОР

    ФРИКЦИОН
    ВКЛЮЧЕНИЯ
    5-Й ПЕРЕДАЧИ

    ФРИКЦИОН
    ВКЛЮЧЕНИЯ 3-ЕЙ
    ПЕРЕДАЧИ

    ДАТЧИК
    ДАВЛЕНИЯ
    ЖИДКОСТИ
    ФРИКЦИОНА
    3-ЕЙ ПЕРЕДАЧИ

    3-ИЙ
    АККУМУ-
    ЛЯТОР

    1-ЫЙ
    АККУМУ-
    ЛЯТОР

    ФРИКЦИОН
    ВКЛЮЧЕНИЯ 1-ОЙ ПЕРЕДАЧИ

    5-ЫЙ
    ГИДРАВЛИЧЕСКИЙ
    АККУМУЛЯТОР

    5L

    55'

    H55X

    4

    4'

    93

    5M

    X

    H56X

    H57X

    D:OFF

    или ВКЛ.

    5A

    }

    Положение R: Переключение в положение R из положений P и N
