Элементы системы гидравлического управления (Продолжение)

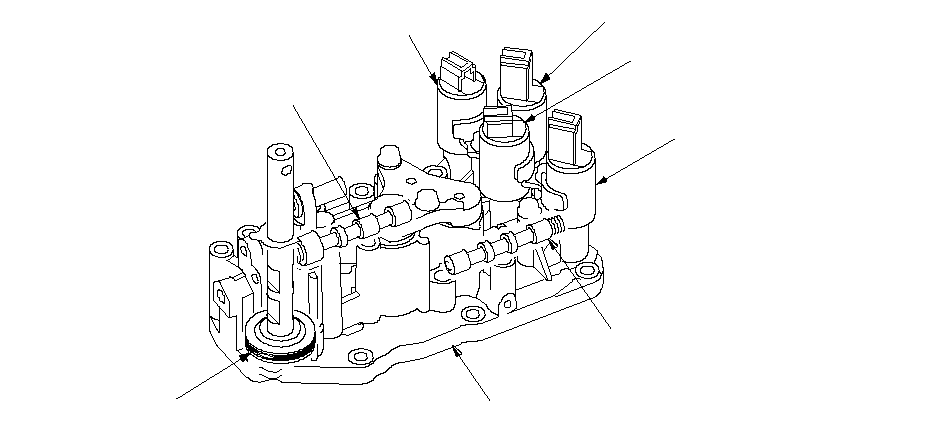

Корпус сервомеханизма

Корпус сервомеханизма находится на корпусе основного клапана. В корпусе сервоклапана расположен сервоклапан, клапан В переключения, срезанный клапан А, аккумуляторы 2-й, 4-й и 5-й передачи, и электромагнитные клапаны переключения А, В, С и D.

СЕРВОКЛАПАН/
ВАЛ ВИЛКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

КОРПУС СЕРВОМЕХАНИЗМА

КЛАПАН В ВКЛЮЧЕНИЯ ПЕРЕДАЧ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ D

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН С ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН В ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН А ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

КЛАПАН ОТСЕЧКИ A

}

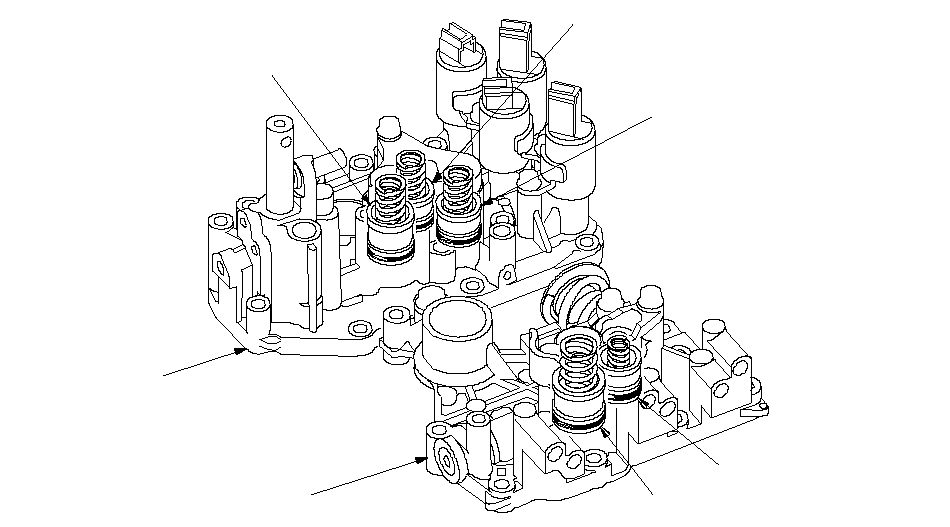

Аккумулятор

Аккумуляторы расположены на корпусе клапана регулятора и на корпусе сервоклапанов. На корпусе клапана регулятора расположены аккумуляторы 1-ой и 3-ей передачи, а на корпусе сервоклапана - аккумуляторы 2-ой, 4-ой и 5-ой передачи.

1-Й АККУМУЛЯТОР

2-ОЙ АККУМУЛЯТОР

3-Й АККУМУЛЯТОР

5-Й ГИДРАВЛИЧЕСКИЙ АККУМУЛЯТОР

4-Й АККУМУЛЯТОР

КОРПУС СЕРВОМЕХАНИЗМА

КОРПУС КЛАПАНА РЕГУЛЯТОРА

}
